詳細スペック
定格 性能
形式
6桁トータルカウンタ
項目
形H7GP-CD
電源電圧
DC12〜24V
外部供給電源
-
フロントカバー色
ライトグレー
許容電圧変動範囲
定格電源電圧の85〜110%
消費電力
AC電源:6.5VA以下 DC電源:0.6W以下

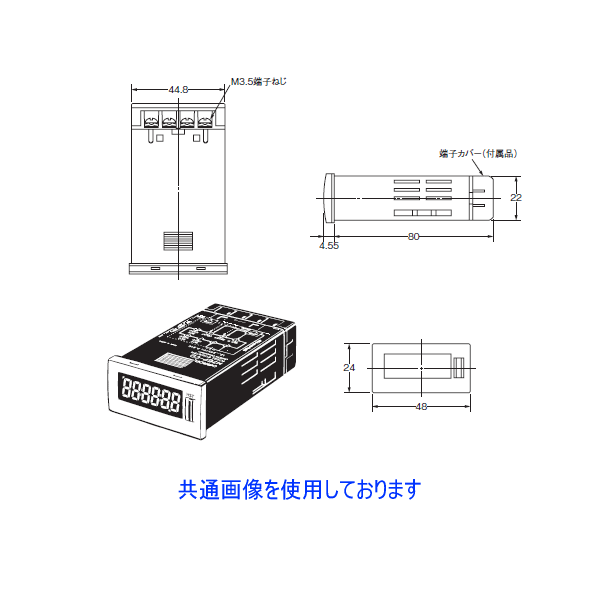

外形寸法
幅48×高さ24×奥行80(首下長さ)mm
取りつけ方法
埋込み取りつけ
外部接続方法
ねじ締め端子
保護構造
IP66耐油形、米国NEMA規格タイプ4(屋内)ただしパネル表面のみ
表示方式
7セグメント ネガタイプLCD(赤色バックライト付き)
桁数(文字高さ)
6桁(文字高さ8.5mm)
入力モード
加算
最高計数速度
30Hz、5kHz(ディップスイッチによる切替)
計数範囲
0〜999999
時間仕様
-
時間精度
-
停電記憶方式
EEP-ROMによるバックアップ(書換回数20万回以上)
入力
入力信号
カウント、リセット、キープロテクト
入力方式
無電圧入力(NPNトランジスタ入力、接点入力)/
電圧入力(PNPトランジスタ入力)共用(ディップスイッチによる切替)
カウント、
リセット、
スタート・無電圧入力(NPNトランジスタ入力、接点入力)
短絡(ON時)インピーダンス:1kΩ以下
短絡(ON時)残留電圧:DC2V以下
開放(OFF時)インピーダンス:100kΩ以上
・電圧入力(PNPトランジスタ入力)
短絡(ON時)インピーダンス:1kΩ以下
ON電圧:DC9〜24V
OFF電圧:DC5V以下
開放(OFF時)インピーダンス:100kΩ以下
キープロテクト
・無電圧入力(NPNトランジスタ入力、接点入力)
短絡(ON時)インピーダンス:1kΩ以下
短絡(ON時)残留電圧:DC0.5V以下
開放(OFF時)インピーダンス:100kΩ以上
絶縁抵抗
100MΩ以上(DC500Vメガにて)
耐電圧
AC2,000V 1min 導電部端子と露出した非充電金属部間(ACタイプ)
AC1,000V 1min 導電部端子と露出した非充電金属部間(DCタイプ)
AC2,000V 1min 電源端子と制御入力端子間(ACタイプ)
インパルス電圧
3kV(電源端子間)、ただしDC12〜24Vタイプは1kV
4.5kV(導電部端子と露出した非充電金属部間)、ただしDC12〜24Vタイプは1.5kV
耐ノイズ
±1.5kV(AC電源端子間)、±480V(DC電源端子間)、±480V(入力端子間)
ノイズシミュレータによる方形波ノイズ(パルス幅100ns、1μs 立ち上がり1ns)
静電気耐力
表示部:誤動作 8kV、破壊 15kV
ディップスイッチ部:誤動作 4kV、破壊 8kV
振動
耐久
10〜55Hz 片振幅0.75mm 3方向 各2h
誤動作
10〜55Hz 片振幅0.5mm 3方向 各10min
衝撃
耐久
294m/s2 3軸各方向 各3回
誤動作
196m/s2 3軸各方向 各3回
質量
約75g
取得規格
詳細は、カタログの「規格認証機種一覧表」をご覧ください。
