詳細スペック

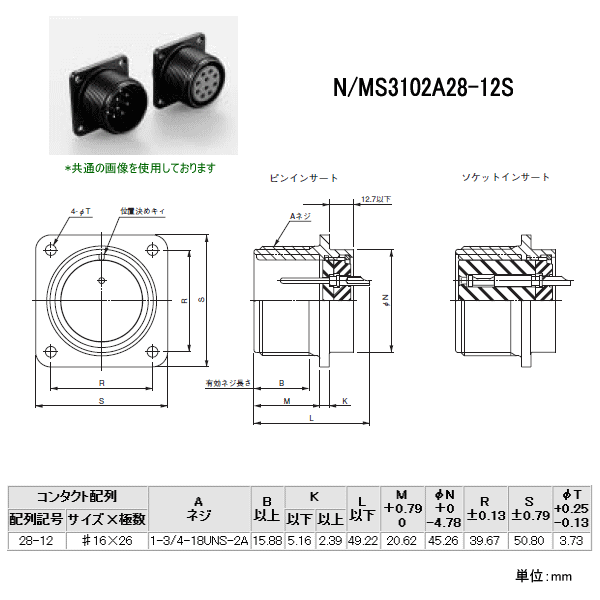

N/MSシリーズ パネル取付レセプタクル
| 品名 | N/MS3102A28-12S |
| コネクタ形状 | パネル取付レセプタクル |
| 極数 | 26 |
| シェルサイズ | 28 |
| コンタクト形状(嵌合側) | ソケット |
| 結線方法 | はんだ付け |
| コンタクト配列記号 | 28-12 |
| コンタクト構成(コンタクトサイズ*極数) | ♯16*26 |
| 適用電線サイズ(mm2以下) | 1.25 |
| 適用電線備考(AWG No.) | AWG♯16 |
| コンタクト接触部仕上 | 銀 |
| 定格電流(A以下) | 13 |
| 電流総容量(A) | 67.6 |
| 耐電圧(VACr.m.s. 1分間) | 2000 |
| 絶縁抵抗(MΩ以上) | 5000 |
| インサート回転位置(度) | 0 |
| シェル色相 | 黒色系干渉色 |
| コンタクト配列 | A ネジ |
B 以上 |
K | L 以下 |
M +0.79 0 |
φN +0 -4.78 |
R ±0.13 |
S ±0.79 |
φT +0.25 -0.13 |
||
| 配列記号 | サイズ×極数 | 以下 | 以上 | ||||||||
| 28-12 | ♯16×26 | 1-3/4-18UNS-2A | 15.88 | 5.16 | 2.39 | 49.22 | 20.62 | 45.26 | 39.67 | 50.80 | 3.73 |
