詳細スペック

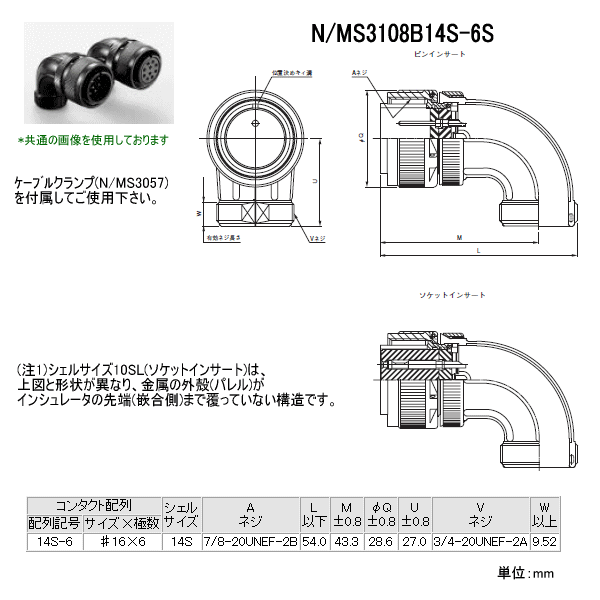

N/MS シリーズ ライトアングルプラグ
| 品名 | N/MS3108B14S-6S |
| コネクタ形状 | ライトアングルプラグ |
| 極数 | 6 |
| シェルサイズ | 14S |
| コンタクト形状(嵌合側) | ソケット |
| 結線方法 | はんだ付け |
| コンタクト配列記号 | 14S-6 |
| コンタクト構成(コンタクトサイズ*極数) | ♯16*6 |
| 適用電線サイズ(mm2以下) | 1.25 |
| 適用電線備考(AWG No.) | AWG ♯16 |
| コンタクト接触部仕上 | 銀 |
| 定格電流(A以下) | 13 |
| 電流総容量(A以下) | 55.6 |
| 耐電圧(VACr.m.s. 1分間) | 1000 |
| 絶縁抵抗(MΩ以上) | 5000 |
| インサート回転位置(度) | 0 |
| シェル色相 | 黒色系干渉色 |
| コンタクト配列 | シェル サイズ |
A ネジ |
L 以下 |
M ±0.8 |
φQ ±0.8 |
U ±0.8 |
V ネジ |
W 以上 |
|
| 配列記号 | サイズ×極数 | ||||||||
| 14S-6 | ♯16×6 | 14S | 7/8-20UNEF-2B | 54.0 | 43.3 | 28.6 | 27.0 | 3/4-20UNEF-2A | 9.52 |
