特徴
●制御規模:10〜30点(基本ユニット:10/14/20/30点)
●FX1Sとの互換性を保ちながら、FX3シリーズの性能を搭載
●アナログやEthernet、MODBUS(R)などが接続可能
●FX3S-30M□/ES(S)-2ADは、アナログ入力(電圧入力)を2点内蔵
こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

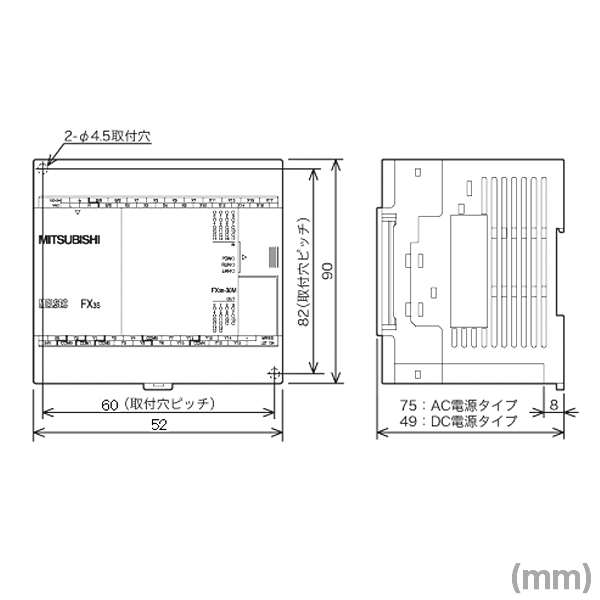

詳細スペック
仕様概要 | |
---|---|
形名 | FX3S-10MR/DS |
電源 | DC24V |
入力 | 6点 |
DC24V シンク/ソース | |
出力 | 4点 |
リレー |
カテゴリ | シーケンサ本体 | ||
---|---|---|---|
品名 | FX3Sシリーズ | ||
性能仕様 | 演算制御方式 | ストアードプログラム繰返し演算方式、割込み命令あり | |
入出力制御方式 | 一括処理方式(END命令実行時)、入出力リフレッシュ命令,パルスキャッチ機能あり | ||
プログラム言語 | リレーシンボル方式+ステップラダー方式(SFC表現可) | ||
プログラムメモリ | 最大メモリ容量 | 16000ステップ コメント,ファイルレジスタを含め16000ステップ | |
内蔵メモリ容量・形式 | 16000ステップEEPROM(メモリバックアップ不要) | ||
メモリカセット(メモリボード) | FX3G-EEPROM-32L接続可能(32000ステップEEPROM) FX3Sシリーズは、16000ステップまで使用可(プログラム容量は4000ステップ) |
||
RUN中書込み機能 | あり(シーケンサRUN中にプログラムの変更可) | ||
保護機能 | キーワード保護機能/カスタマーキーワード機能あり | ||
リアルタイムクロック | 時計機能 | 内蔵 1980〜2079年(うるう年補正あり)西暦2桁/4桁切換可,月差±45秒(25℃) ※時計機能についてのご注意 内蔵されている時計の現在時刻は大容量コンデンサ(内蔵)でバックアップされています。 大容量コンデンサ(内蔵)は、通電時間30分で満充電となり、10日間現在値を保持します。 |
|
命令の種類 | 基本命令 | ・シーケンス命令:29個 ・ステップラダー命令:2個 |
|
応用命令 | 応用命令:116種 | ||
演算処理速度 | 基本命令 | 0.21μs/命令 | |
応用命令 | 0.5μs〜数100μs/命令 | ||
入出力点数 | 入力点数 | 16点以下(増設不可) | |
出力点数 | 14点以下(増設不可) | ||
合計点数 | 30点以下(増設不可) | ||
定数 | 10進数(K) | 16ビット:-32,768〜+32,767 32ビット:-2,147,483,648〜+2,147,483,647 |
|
16進数(H) | 16ビット:0〜FFFF 32ビット:0〜FFFFFFFF |
||
実数(E) | 32ビット:-1.0×2128〜-1.0×2-126,0,1.0×2-126〜1.0×2128 小数点表現と指数表現が可能 |
||
電源仕様 | 定格電圧 | [AC電源タイプ] AC100〜240V [DC電源タイプ] DC24V |
|
電圧許容範囲 | [AC電源タイプ] AC85〜264V [DC電源タイプ] DC20.4〜26.4V |
||
定格周波数 | [AC電源タイプ] 50/60Hz |
||
許容瞬時停電時間 | [AC電源タイプ] 10ms以下の瞬時停電に対し動作を継続します。 [DC電源タイプ] 5ms以下の瞬時停電に対し動作を継続します。 |
||
電源ヒューズ | [AC電源タイプ] 250V 1A [DC電源タイプ] 250V 1.6A |
||
突入電流 | [AC電源タイプ] 最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V [DC電源タイプ] 最大20A 1ms以下/DC24V |
||
消費電力 | [AC電源タイプ] FX3S-10M□/E□:19W FX3S-14M□/E□:19W FX3S-20M□/E□:20W FX3S-30M□/E□:21W 基本ユニットに接続できる最大の構成のばあいで、DC24Vサービス電源をすべて使用した時の値です。 また、入力電流分(1点あたり7mAまたは5mA)も含みます。 [DC電源タイプ] FX3S-10M□/D□:6W FX3S-14M□/D□:6.5W FX3S-20M□/D□:7W FX3S-30M□/D□:8.5W 基本ユニットに接続できる最大の構成のばあいです。また、入力電流分(1点あたり7mAまたは5mA)も含みます。 |
||
DC24Vサービス電源 | [AC電源タイプ] 400mA |
||
入力仕様 | 入力点数 | FX3S-10M□:6点 FX3S-14M□:8点 FX3S-20M□:12点 FX3S-30M□:16点 |
|
入力接続形状 | 固定式端子台(M3ネジ) | ||
入力形式 | シンク/ソース | ||
入力信号電圧 | [AC電源タイプ] DC24V ±10% [DC電源タイプ] DC20.4〜26.4V |
||
入力信号形式 | 無電圧接点入力 シンク入力時:NPNオープンコレクタトランジスタ ソース入力時:PNPオープンコレクタトランジスタ |
||
入力回路絶縁 | ホトカプラ絶縁 | ||
入力動作表示 | ホトカプラ駆動時パネルのLED点灯 | ||
出力仕様 | 出力点数 | FX3S-10M□:4点 FX3S-14M□:6点 FX3S-20M□:8点 FX3S-30M□:14点 |
|
出力接続形状 | 固定式端子台(M3ネジ) | ||
出力種別/形式 | [FX3S-□MR/□S] リレー出力 [FX3S-□MT/□S] トランジスタ/シンク出力 [FX3S-□MT/□SS] トランジスタ/ソース出力 |
||
外部電源 | [リレー出力タイプ] DC30V以下、AC240V以下 (CE,UL,cUL規格対応外の時は、AC250V以下) [トランジスタ出力タイプ] DC5〜30V |
||
最大負荷 | 抵抗負荷 | [リレー出力タイプ] 2A/1点 コモンあたりの合計負荷電流は下記としてください。 出力1点/1コモン:2A以下 出力4点/1コモン:8A以下 [トランジスタ出力タイプ] 0.5A/1点 コモンあたりの合計負荷電流は下記としてください。 出力1点/コモン:0.5A以下 出力4点/コモン:0.8A以下 |
|
誘導性負荷 | [リレー出力タイプ] 80VA (UL,cUL規格対応時は、AC120V,240V) [トランジスタ出力タイプ] 12W/DC24V コモンあたりの合計負荷は下記としてください。 出力1点/コモン:12W以下/DC24V 出力4点/コモン:19.2W以下/DC24V |
||
最小負荷 | [リレー出力タイプ] DC5V 2mA(参考値) |
||
開路もれ電流 | [トランジスタ出力タイプ] 0.1mA以下/DC30V |
||
ON電圧 | [トランジスタ出力タイプ] 1.5V以下 |
||
回路絶縁 | [リレー出力タイプ] 機械的絶縁 [トランジスタ出力タイプ] ホトカプラ絶縁 |
||
出力動作表示 | [リレー出力タイプ] リレーコイル通電時パネル面のLED点灯 [トランジスタ出力タイプ] ホトカプラ駆動時パネル面のLED点灯 |
