PATLITE
商品コード:
TFP15

TFP15マルチレール式端子台 ターミナルユニット(1.25mm2) (15A) (50P入) SN

¥
2,659
(税込)
春日電機株式会社は2017年10月1日に株式会社パトライトと経営統合しました。
経営統合に伴い、個装箱、製品本体のネームプレート、取扱説明書等の印刷物の商号表記が変更となります。
そのため、新表記の製品と旧表記の製品とが混在する場合がございます。
予めご了承ください。詳細につきましてはメーカーページをご参照くださいませ。


安全性を重視した、端子カバー不要の端子台です。
申し訳ございませんが、只今品切れ中です。

特徴

●端子電部の露出をなくしたフィンガープロテクト構造となります。
●安全性を高めたい場合に最適です。
●IP20のフィンガープロテクト構造
●ネジを緩めると、ネジが上がって保持されるジャンプアップ機能。
●c-UL-us、TUV認証のグローバル対応品です。
●RoHS指令に対応しています。[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

詳細スペック

製品情報

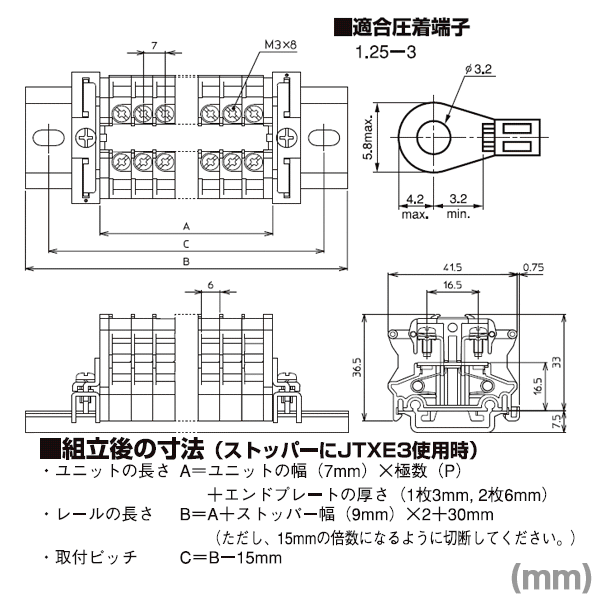

型番 TFP 15
品名 ターミナルユニット
絶縁電圧 600V
インパルス耐電圧 6000V
適合電線と最大電流 0.75mm2-10A
1.25mm2-15A
耐熱電線使用時の通電電流 1.25mm2-19A
端子ねじ M3×8±ジャンプアップ
締付トルク 0.6-0.9N・m
難燃グレード UL94V-0
1極あたりの概略質量 7g
適合レール IEC35mm、春日C形、IEC・C形兼用
適合圧着端子 1.25-3
個数 50P入り
■仕様
使用周囲温度 -20〜+55℃
(ただし、氷結または結露しないこと)
相対湿度 45〜85%
温度上昇 導電金具の温度上昇値45℃以下
絶縁抵抗 各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
商用周波耐電圧 2500V 1分間
準拠規格 JIS C8201-7-1
NECA C2811(JIS C2811)
UL1059
c-UL-us(CSA規格C22・2 No.158)
材質 ポリカーボネート
