日本航空電子
商品コード：
JL04V-2E18-10PE-B-R

JL04V-2E18-10PE-B-Rパネル取付レセプタクル(単体防水型)

¥
1,932
(税込)
日本航空電子工業株式会社はコネクタ、スイッチ等の電子部品や航空・宇宙用電子機器、ユーザーインターフェース製品等を製造するメーカーです。
数量：

詳細スペック

JL04Vシリーズ パネル取付レセプタクル

2E型(単体防水型)はピンインサートです。

品名 JL04V-2E18-10PE-B-R
コネクタ形状 パネル取付レセプタクル
極数 4
コンタクト形状(嵌合側) ピン
コンタクト配列記号 18-10
コンタクト構成(コンタクトサイズ*極数) ♯12*4
適用電線サイズ(mm2以下) 3.5
コンタクト接触部仕上 銀
定格電流(A以下) 23
電流総容量(A) 76.2
耐電圧(VACr.m.s. 1分間) 2000
絶縁抵抗(MΩ以上) 1000
防水機能 単体防水型
インサート回転位置(度) 0
シェル色相 黒色系干渉色
シェルサイズ 18

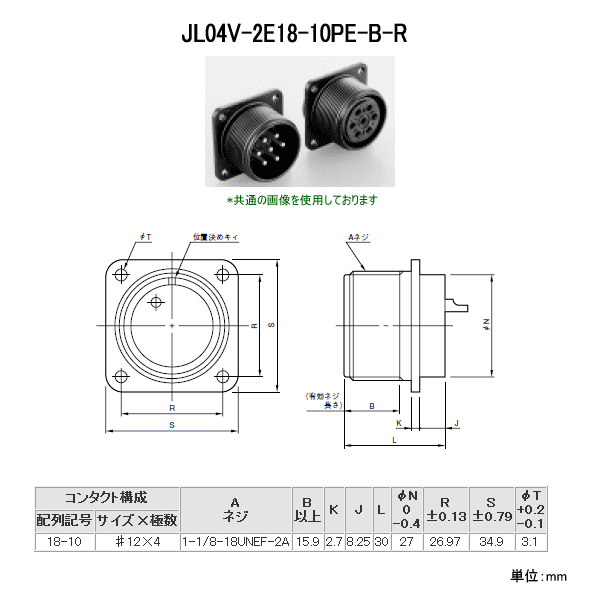

JL04Vシリーズ パネル取付レセプタクル


コンタクト構成 A
ネジ		 B
以上		 K J L φN
0
-0.4		 R
±0.13		 S
±0.79		 φT
+0.2
-0.1
配列記号 サイズ×極数
18-10 ♯12×4 1-1/8-18UNEF-2A 15.9 2.7 8.25 30 27 26.97 34.9 3.1
