テイコク
商品コード:
kiv-3.5sq-bl~kiv-8sq-bl

KIV 3.5〜8sq 青 切り売り1m〜 600V耐圧 電気機器用ビニル絶縁電線 TV

¥
126~262
(税込)
商品価格は1mの単価です。
10mご希望の場合は数量を10に、15mの場合は数量を15にてご注文ください。
この商品は切り売りですので、返品を承る事は出来ません。
合計の重さが20kgを超える場合は倉庫またはメーカー直送となるため、代引きはご利用できません。

フジクラ製、KHD製、またはテイコク製の切り売りとなります。
(メーカーのご指定はお受けしかねます)
記載の情報はKHDとテイコクの商品情報となります。
記載のないメーカーにつきましては、各メーカーの商品ページをご参照ください。
  • 太さ(sq):
数量:

詳細スペック

KHD

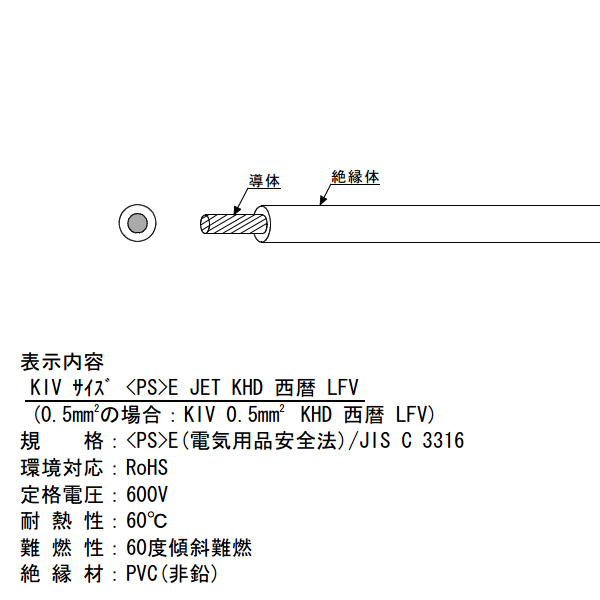

表示内容
KIV サイズ <PS>E JET KHD 西暦 LFV
(0.5mm^2の場合:KIV 0.5mm^2 KHD 西暦 LFV)

規格 <PS>E(電気用品安全法)/JIS C 3316
環境対応 RoHS
定格電圧 600V
耐熱性 60℃
難燃性 60度傾斜難燃
絶縁材 PVC(非鉛)

導 体 サイズ(mm^2) 3.5sq 5.5sq 8.0sq
構成
素線数/素線径
(本/mm)
45/0.32 A 70/0.32 A 50/0.45 A
外径
(mm)
2.5 3.1 3.7
許容電流
(周囲温度30℃以下)
37A 49A 61A
絶縁体厚さ
(mm)
0.8 1.0 1.2
仕上外径
(約mm)
4.1 5.1 6.1
導体抵抗(20℃)
(Ω/km以下)
5.09 3.27 2.32
概算質量
(kg/m)
0.0455 0.0703 0.1002

テイコク


特徴

導体 軟銅集合より線
絶縁体 60℃ 非鉛ビニル

導体に可とうより線を使用し、柔軟性に優れています。
特に8〜100mm^2は、さらに素線径を細くし、柔らかさの改善を行なっております。

テクニカルデータ

定格電圧 600V(0.5mm^2は100V未満)
定格温度 60℃
適用規格 電気用品安全法技術基準 JIS C 3316(0.75〜5.5mm^2)
難燃性 電気用品安全法技術基準 60度傾斜 難燃性

構造表

導体 サイズ(mm^2) 3.5 5.5 8
構成(本/mm) 45/0.32 70/0.32 50/0.45
外径(mm) 2.5 3.1 3.7
絶縁体 厚さ(mm) 0.8 1.0 1.2
仕上外径(mm) 4.1 5.1 6.1
最大導体抵抗(Ω/km-20℃) 5.09 3.27 2.32
試験電圧 V/1分(水中AC) 2000 2000 2000
絶縁抵抗 MΩ・km 20℃ 50 50 50
60℃ 0.15 0.15 0.15
概算質量(kg/km) 45 70 100
許容電流(A) 39 50 62

許容電流

・周囲温度30℃、空中1条敷設時の許容電流値を上記(構造表)に表示。
・周囲温度30℃を超える場合は、数値に次の補正係数を乗じます。

周囲温度(℃) 30 補正係数 1.00
周囲温度(℃) 35 補正係数 0.91
周囲温度(℃) 40 補正係数 0.82
周囲温度(℃) 50 補正係数 0.58

(例)表の数値が15Aで、周囲温度40℃の場合は 15A×0.82=12.3A
