テイコク
商品コード:
kiv-14sq-rd~kiv-8sq-rd

KIV 3.5〜22sq 赤 切り売り1m〜 600V耐圧 電気機器用ビニル絶縁電線 TV

¥
126~963
(税込)
商品価格は1mの単価です。
10mご希望の場合は数量を10に、15mの場合は数量を15にてご注文ください。
この商品は切り売りですので、返品を承る事は出来ません。
合計の重さが20kgを超える場合は倉庫またはメーカー直送となるため、代引きはご利用できません。

メーカーはフジクラ、KHD、テイコク、太陽ケーブルテックとなります(メーカーのご指定はお受けしかねます)。
記載の情報はテイコクの商品情報となります。
記載のないメーカーにつきましては、各メーカーの商品ページをご参照ください。
  • 太さ(sq):
数量:

詳細スペック

特徴

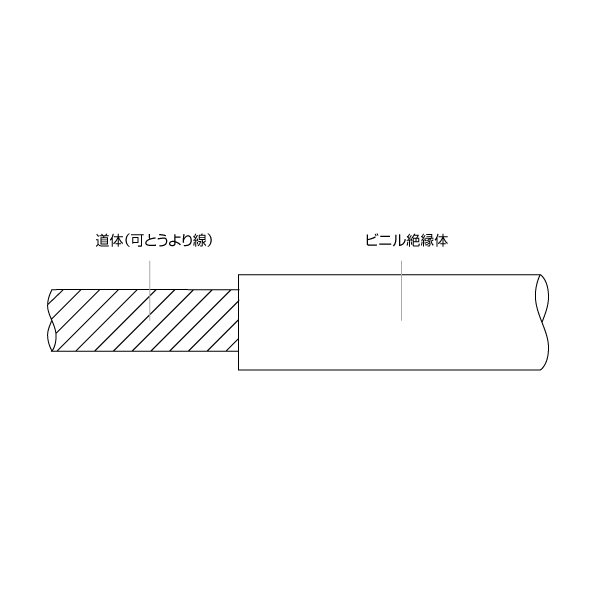

導体 軟銅集合より線
絶縁体 60℃ 非鉛ビニル

導体に可とうより線を使用し、柔軟性に優れています。
特に8~100mm^2は、さらに素線径を細くし、柔らかさの改善を行なっております。

テクニカルデータ

定格電圧 600V(0.5mm^2は100V未満)
定格温度 60℃
適用規格 電気用品安全法技術基準 JIS C 3316(0.75?5.5mm^2)
難燃性 電気用品安全法技術基準 60度傾斜 難燃性

構造表

導体 サイズ(mm^2) 3.5 5.5 8 14 22
構成(本/mm) 45/0.32 70/0.32 50/0.45 172/0.32 7/39/0.32
外径(mm) 2.5 3.1 3.7 4.9 6.7
絶縁体 厚さ(mm) 0.8 1.0 1.2 1.4 1.6
仕上外径(mm) 4.1 5.1 6.1 7.7 9.9
最大導体抵抗(Ω/km-20℃) 5.09 3.27 2.32 1.32 0.844
試験電圧 V/1分(水中AC) 2000 2000 2000 2000 2000
絶縁抵抗 MΩ・km 20℃ 50 50 50 40 40
60℃ 0.15 0.15 0.15 0.1 0.1
概算質量(kg/km) 45 70 100 165 275
許容電流(A) 39 50 62 90 120

許容電流

・周囲温度30℃、空中1条敷設時の許容電流値を上記(構造表)に表示。
・周囲温度30℃を超える場合は、数値に次の補正係数を乗じます。

周囲温度(℃) 30 補正係数 1.00
周囲温度(℃) 35 補正係数 0.91
周囲温度(℃) 40 補正係数 0.82
周囲温度(℃) 50 補正係数 0.58

(例)表の数値が15Aで、周囲温度40℃の場合は 15A×0.82=12.3A
