詳細スペック
■特徴
- 柔軟性・加工性に優れ、様々な用途にお使いいただけるケーブルです。

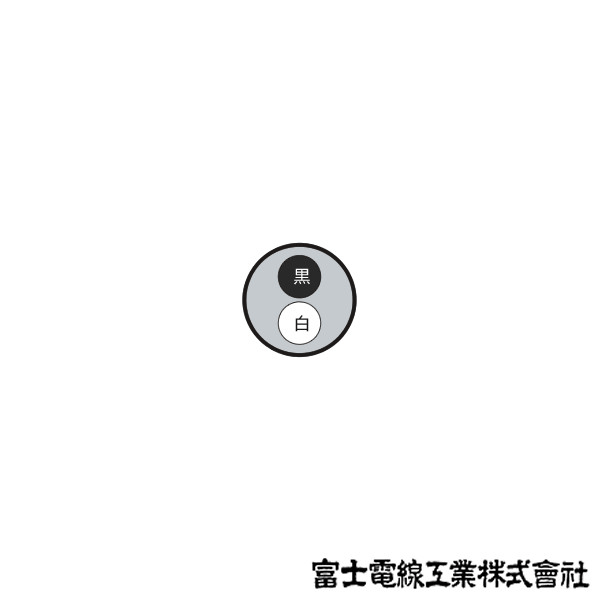

- 内部のシースはカラー線ですので、線心識別が容易にできます。
- 屋内で使用する100V以下の小型電気器具の電源コードとして使用できます。
| 型式・記号 | VCTF(ビニルキャプタイヤ丸型コード) | |
|---|---|---|
| 線心数 | 2 | |
| サイズ | 0.5sq | |
| 定格電圧 | 100V | |
| 許容電流 | 5A | |
| 導体(軟銅集合より線) | 素線構成 (本/mm) | 20/0.180 |
| 素線径 (mm) | 0.180 ± 0.008 | |
| 撚りピッチ (mm) | 45以下 | |
| 撚り外径 (mm) | 約0.9 | |
| 絶縁体(ビニル混合物) | 標準 (mm) | 0.5 |
| 平均 (mm) | 0.45以上 | |
| 部分最小 (mm) | 0.40以上 | |
| 外径 (mm) | 1.9 ± 0.1 | |
| 線心撚り合わせ | 撚り方向 | 左 |
| 撚りピッチ (mm) | 38以下 | |
| 撚り外径 (mm) | 約3.8 | |
| シース(ビニル混合物):灰 | 標準 (mm) | 1 |
| 平均 (mm) | 0.9以上 | |
| 部分最小 (mm) | 0.7以上 | |
| 仕上外径 (mm) | 5.8±0.35 | |
| 表面表示 | 0.5mm2 FUJI E.W.C 製造年 |
0.3mm2、0.5mm2は100V未満の回路にご使用下さい。
