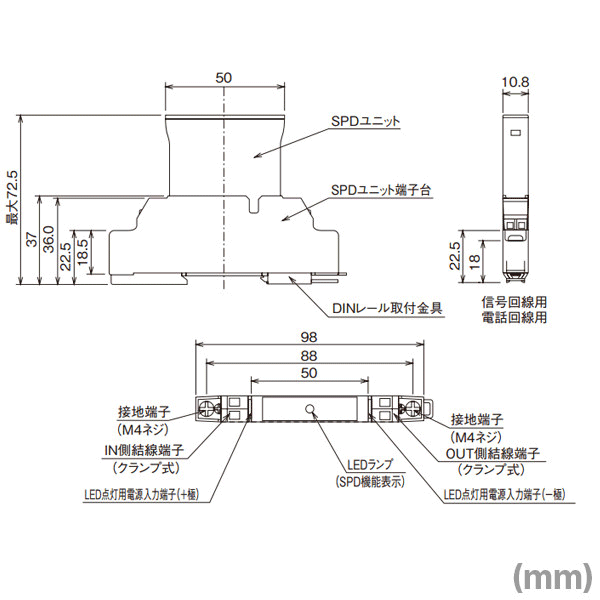

詳細スペック
特性
| 最大連続使用電圧 Uc(注1) | 3.1V DC |
|---|---|
| 最大負荷電流 | 100mA |
| 電圧防護レベル Up | 線間 30V 対地間 400V |
| 残留電圧(注2) | 14V |
| 直列抵抗/線 | 9.1Ω |
| インパルス耐久性(注3)(注4) | C2(8/20μs) 10kA D1(10/350μs) 5kA |
| 伝送周波数帯域 (注5)(参考値) | DC〜4.0MHz |
| 標準付属品 | 電源接続端子 |
| 質量(約) | 60g |
(注1)AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
(注2)8/20μs:5kA短絡回路電流印加時(C2) 10/350μs:2.5kA短絡回路電流印加時(D1)
(注3)2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。
(注4)IECカテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs
5kA(正負・各1回・計2回)
(注5)減衰 3dB、特性インピーダンス600Ω、参考値
SPD機能表示について
SPD機能表示(LEDランプが消灯し、交換時期を知らせる)により、点検が容易にできます。
この機能を動作させるためには、外部電源DC3?5Vが必要です。(別売品 LED点灯用電源 形式:SL-103)
保守
(1)日常点検時に、本製品のSPD機能表示のLEDランプが点灯することを確認してください。
LED点灯用電源端子に外部電源が接続されていない場合、点灯しません。乾電池でDC3V?4.5V を供給して、点灯の有無を確認してください。
常時、LEDランプを点灯させる場合は、必ず専用のLED点灯用電源(別売品 形式SL-103)をご使用ください。
(2)SPD機能が無くなれば、LEDランプが消灯します。速やかに新品のSPDユニットと交換してください。
