SB-221N/O 小形押ボタンスイッチ (モーメンタリ) (OFF-ON) (単極単投回路) (はんだ端子) NN

画像を拡大する

NKKスイッチズ

商品コード：: sb-221n-o

SB-221N/O 小形押ボタンスイッチ (モーメンタリ) (OFF-ON) (単極単投回路) (はんだ端子) NN

¥: 723
(税込)

●二重固定加締により,はんだ付けによる端子ガタ等が生じにくい構造となっています。
●特殊な銀合金接点により,アーク消耗に強く,安定した接触抵抗を維持します。
●小形押ボタンスイッチの切換え機構は,シーソー方式です。シーソー方式は・寿命が長い・容量が大きく取れる・堅牢である等の優れた特長があります。

申し訳ございませんが、只今品切れ中です。

詳細スペック

形名		SB-221N/O
カテゴリ		押ボタン
シリーズ		S
サブカテゴリ		非照光式
詳細表示用電流容量1		3A 125V AC
詳細表示用電流容量2		1.5A 250V AC
極数		単極
機能動作 (　)はモーメンタリ		OFF-(ON)

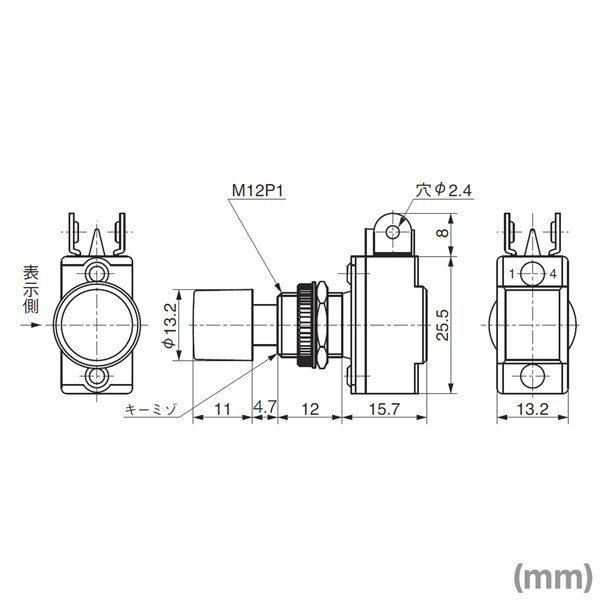

操作部形状		丸13.2
端子部形状		はんだ
パネル取付方法		ねじ取付けタイプ

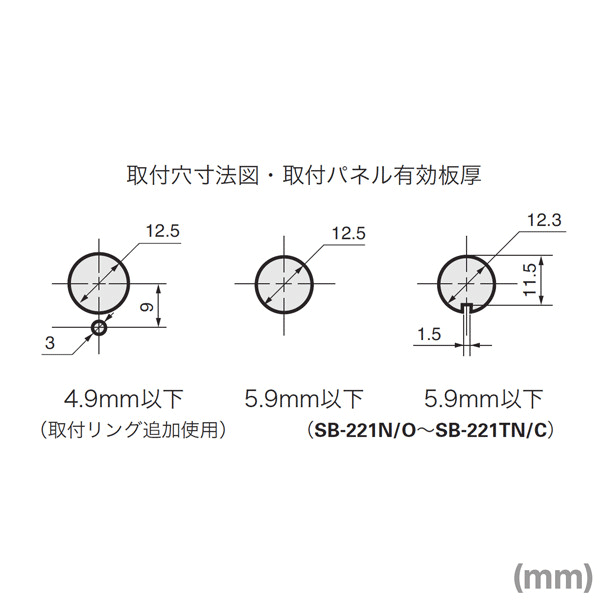

パネル取付穴寸法目安(単位:mm)		12.5Dia.
取付可能パネル厚目安(単位:mm)		5.9Max.
接触抵抗		10mΩ以下(DC 2〜4V 100mAにて)
絶縁抵抗		DC 500V 200MΩ以上
耐電圧		AC 1.5kV 1分間以上
機械的開閉耐久性		50,000回以上
電気的開閉耐久性		10,000回以上
はんだ耐熱性(はんだごてをご使用の場合)	こて先温度	390℃以下
	はんだ付け時間	4s以内
	回数	2回(常温に戻ってから)
規格適合		PS、CSA、RoHS
