詳細スペック
| ご利用の際は制限抵抗が必要です。 | |
| LED回路の制限抵抗「R」の計算は、各LED仕様の順電圧 VF、推奨動作電流 IF を右記の式に代入し算出してください。 抵抗Rのワット数は、使用周囲温度など安全率を考慮し、2〜3倍としてください。 |
 |
| 形名 | YB-16SKS1-43YEYS |
|---|---|
| 回路数 | 単極双投 |
| 機能動作 | ON - ON ロック形 |
| 機能 | 非防水形 |

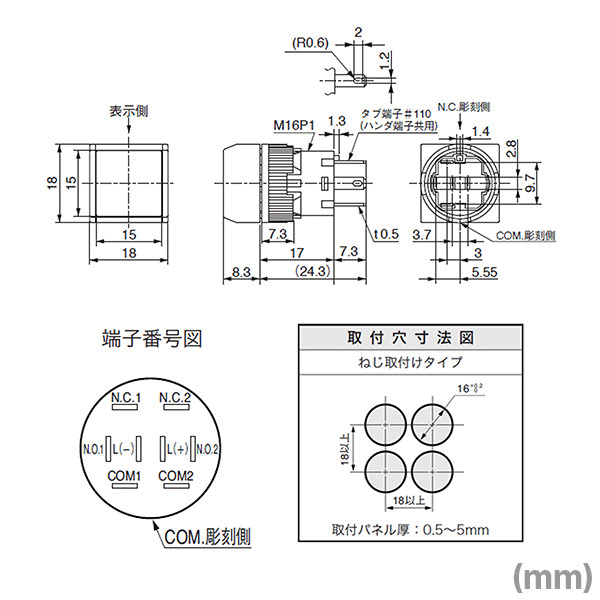

| 操作部形状 | ねじ取付けタイプ 角形 |
| 本体の色 | 黒 |
| 接点・端子形状 | はんだ端子 銀接点 |
| 発光素子 | 超高輝度LED(輝度レベル1) 黄:24V抵抗内蔵 |
| ボタンの色 | 透明 |
| プレートの色 | 黄 |
| 電流容量 | 3A 125V AC 3A 250V AC 3A 30V DC |
| 接触抵抗 | 50mΩ以下(DC2〜4V 100mAにて) |
| 絶縁抵抗 | DC 500V 200MΩ以上 |
| 耐電圧 | AC 1.0kV(端子・端子間) 1分間以上 AC 1.5kV(端子・アース間) 1分間以上 |
| 開閉耐久性 | 機械的:200,000回以上 電気的:100,000回以上 |
| 操作量 | 約 3mm 約 2.5mm(ロック状態) |
| 操作力 | 1.47±0.69N |
| 使用温度範囲 | -25〜+50℃ |
| 環境性能 | RoHS |
