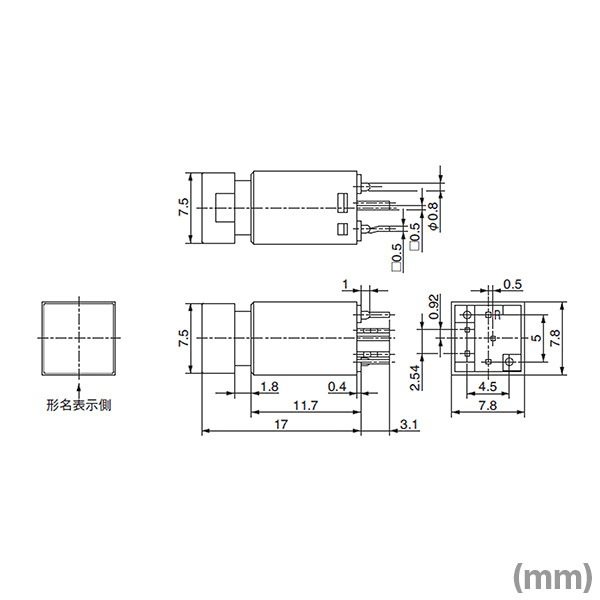

詳細スペック
仕様 *印の数値は,赤色又は緑色のどちらか一方を点灯させたときの定格で, 両方同時に点灯させたときは両方の合計に対してこれらの定格を適用してください。
ご利用の際は制限抵抗が必要です。
LED回路の制限抵抗「R」の計算は、各LED仕様の順電圧 VF、推奨動作電流 IF を右記の式に代入し算出してください。
抵抗Rのワット数は、使用周囲温度など安全率を考慮し、2〜3倍としてください。
極数
単極単投
機能動作
モーメンタリ形
OFF - 〈ON〉 〈 〉はモーメンタリ
操作部形状
角形
ハウジング部の色
黒
接点仕様
金メッキ
端子部形状
プリント基板ストレート
LEDの色
赤/緑
電流容量
(AC/DC共通)0.4VA MAX. 28V MAX.
(適用電圧範囲 20mV〜28V
適用電流範囲 0.1mA〜0.1A)
接触抵抗
80mΩ以下(20mV 10mAにて)
絶縁抵抗
DC 500V 500MΩ以上(LED端子は除く)
耐電圧
AC 500V 1分間以上
機械的開閉耐久性
100,000回以上
電気的開閉耐久性
100,000回以上
使用温度範囲
-25〜+50℃
操作量
約1.8mm
操作力
1.8±0.6N
環境性能
RoHS

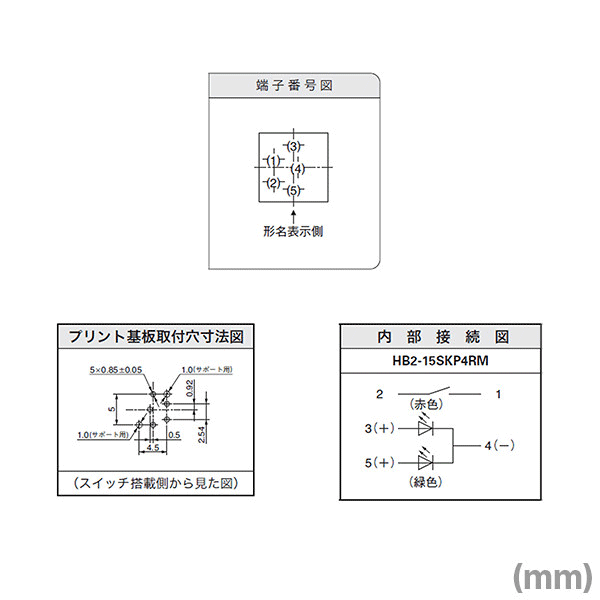

LED仕様
形名
HB2-15SKP4RM
LEDの色
赤
緑
最大許容損失Pd
*75mW
最大動作電流IFM
*30mA
推奨動作電流IF
20mA
順電圧(標準値) VF
2.0V
2.1V
最大逆電圧VRM
4V
使用温度25℃以上の
場合の電流低減率△IF0.33mA/℃
使用温度範囲
-25〜+50℃
