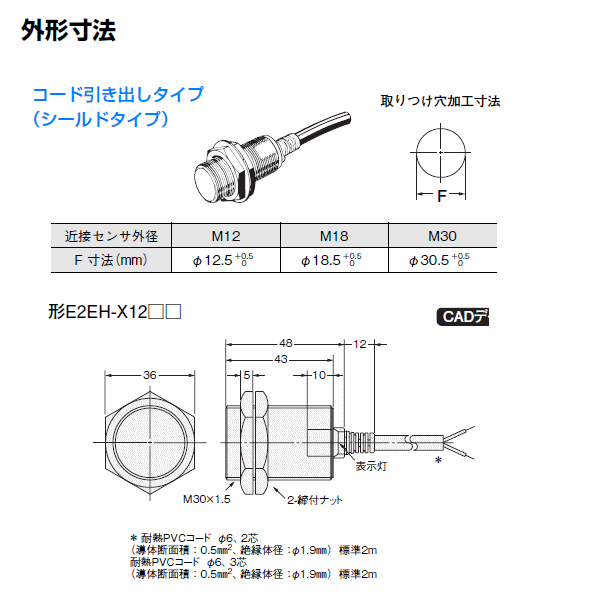

詳細スペック
| サイズ | M12 | M18 | M30 | |
| シールド | シールド | |||
| 形式 | 形E2EH-X3D□ | 形E2EH-X7D□ | 形E2EH-X12D□ | |
| 検出距離 | 3mm | 7mm | 12mm | |
| 設定距離 *1 | 0〜2.4 mm | 0〜5.6 mm | 0〜9.6 mm | |
| 応差 | 検出距離の15%以下 | |||
| 検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します。カタログの「特性データ」参照) | |||
| 標準検出物体 | 鉄12×12×1mm | 鉄21×21×1mm | 鉄36×36×1mm | |
| 応答周波数 *2 | 500Hz | 300Hz | 100Hz | |
| 電源電圧 (使用電圧範囲) |
DC12〜24V リップル(p-p)10%以下(DC10〜32V ただし100℃以上の場合は最大24V) |
|||
| 漏れ電流 | 0.8mA以下 | |||
| 制御出力 | 開閉容量 | 3〜100mA ただし+100〜+110℃時、3〜50mA。 |
||
| 残留電圧 *3 |
有極性タイプ:3V以下、 無極性タイプ(形E2EH-X□D□-T)は5V以下*3(負荷電流100mA、コード長2m時) |
|||
| 表示灯 | D1タイプ:動作表示(赤色)、設定表示(黄色)、 D2タイプ:動作表示(黄色) |
|||
| 動作モード (検出物体接近時) |
D1タイプ :NO、D2タイプ :NC 詳細はカタログの「入出力段回路図」のタイムチャート参照 |
|||
| 保護回路 | サージ吸収、負荷短絡保護 | |||
| 周囲温度範囲 | 動作時:0〜+100 ℃ (0〜+110℃ 1,000時間) *4 保存時:-25〜+70 ℃ (ただし、氷結、結露のないこと) |
|||
| 周囲湿度範囲 | 動作時、保存時:各35〜95%RH(ただし、結露しないこと) | |||
| 温度の影響 | 0〜+70℃の温度範囲における検出距離の変化は23℃の時の±10%以内 +70〜+100℃の温度範囲における検出距離の変化は23℃の時の±15%以内 +100〜+110℃の温度範囲における検出距離の変化は23℃の時の-15%〜+20%以内 |
|||
| 電圧の影響 | 定格電源電圧±15%範囲内で定格電源電圧時、検出距離の±10%以内 | |||
| 絶緑抵抗 | 50MΩ以上(DC500Vメガにて) 充電部一括とケース間 | |||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 |
|||
| 振動(耐久) | 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h |
|||
| 衝撃(耐久) | 1,000m/s2 X、Y、Z各方向 10回 | |||
