OMRON/オムロン
商品コード:
MY4-D DC100/110V~MY4-D DC48V

MY4-DミニパワーリレーNN

¥
1,216
(税込)
ダイオード内蔵形
  • 定格電圧:
数量:

取り寄せ

MY4-D DC100/110
MY4-D DC48
MY4-D DC12

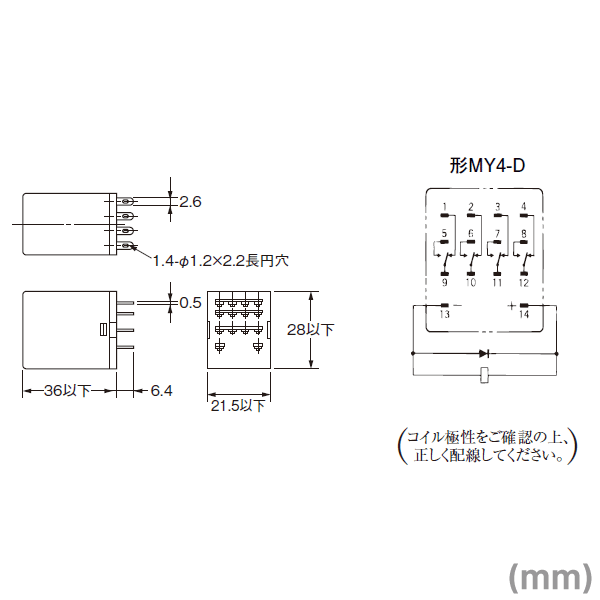

詳細スペック

定格
  MY4-D DC12 MY4-D DC24 MY4-D DC48 MY4-D DC100/110
商品分類 単安定
ダイオード内蔵形
コイル定格 DC12V 72.7mA DC24V 36.3mA DC48V 17.6mA DC100V 8.7mA / DC110V 9.6mA
コイル抵抗 165Ω 662Ω 2725Ω 11440Ω
動作電圧(セット電圧) 80%以下
復帰電圧(リセット電圧) 10%以上
最大許容電圧 定格電圧の110%
消費電力(単安定) 0.9W
動作表示 なし
コイルサージ吸収機能 ダイオード
接点構成 4c
接触機構 シングル
接点材質 接点材質(母材): Ag合金
接点材質(表面処理): AgAuクラッド
接点定格負荷 AC220V 3A (抵抗負荷(cosφ=1))
AC220V 0.8A (誘導負荷(cosφ=0.4))
DC24V 3A (抵抗負荷)
DC24V 1.5A (誘導負荷(L/R=7ms))
最大開閉電圧 AC250V (抵抗負荷(cosφ=1))
AC250V (誘導負荷(cosφ=0.4))
DC125V (抵抗負荷)
DC125V (誘導負荷(L/R=7ms))
最大開閉電流 AC: 3A (抵抗負荷(cosφ=1))
AC: 3A (誘導負荷(cosφ=0.4))
DC: 3A (抵抗負荷)
DC: 3A (誘導負荷(L/R=7ms))
最大開閉容量 AC: 660VA (抵抗負荷(cosφ=1))
AC: 176VA (誘導負荷(cosφ=0.4))
故障率 DC1V 1mA(P水準、参考値)
周囲温度範囲 使用時: -55〜60℃
(ただし、氷結、結露しないこと)
周囲湿度範囲 使用時: 5〜85% RH
(ただし、氷結、結露しないこと)

性能
接触抵抗 50mΩ以下、DC5V 1A通電の電圧降下法による
動作時間 20ms以下
復帰時間 20ms以下
最大開閉頻度(機械的) 18000回/h
最大開閉頻度(電気的) 1800回/h
絶縁抵抗 コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 コイルと接点間: AC2000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
異極接点間: AC2000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
同極接点間: AC1000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
耐振動(耐久) 10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 2h (可変振動を各方向に2時間加えた後、構造・特性に異常のないこと)
耐振動(誤動作) 10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向
耐衝撃(耐久) 1000m/s**2 各方向 3回 (衝撃を各方向に3回加えた後に、構造・特性に異常のないこと)
耐衝撃(誤動作) 200m/s**2 (衝撃を各方向に3回加え1ms以上の接点開離がないこと)
耐久性(機械的) 1億回以上
耐久性(電気的) 20万回以上
保護構造 閉鎖型(ケース入り)
適用規格(UL) 規格番号: UL508
ファイルNo.: E41515
適用規格(CSA) 規格番号: C22.2 No.0, No.14
ファイルNo.: LR31928
適用規格(VDE) 112467UG
適用規格(LR) 98/10014
端子構造 プラグイン端子
質量 約35g
