OMRON/オムロン
商品コード:
MK3ZP AC100/110V~MK3ZP DC24V

MK3ZP小形パワーリレーNN

¥
2,372
(税込)
3極、ツイン接点形
  • 定格電圧:
数量:

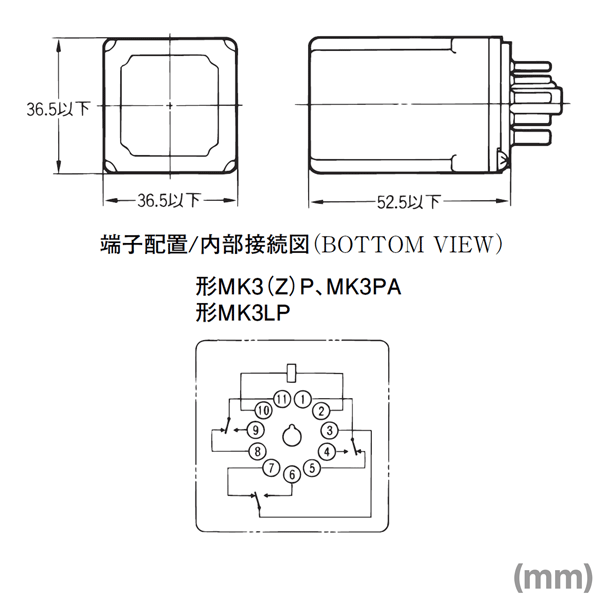

詳細スペック

定格
  MK3ZP AC100/110 MK3ZP AC200/220 MK3ZP DC24
商品分類 単安定
ツイン接点形
コイル定格 AC100V 27.1mA (50 Hz) / AC100V 23.1mA (60 Hz) / AC110V 29.8mA (50 Hz) / AC110V 25.4mA (60 Hz) AC200V 13.6mA (50 Hz) / AC200V 11.5mA (60 Hz) / AC220V 14.9mA (50 Hz) / AC220V 12.7mA (60 Hz) DC24V 79mA
コイル抵抗 1300Ω 5900Ω 303Ω
動作電圧(セット電圧) 80%以下
復帰電圧(リセット電圧) 30%以上 10%以上
最大許容電圧 定格電圧の110% 定格電圧の110%
消費電力(単安定) 約2.3〜2.8VA (60 Hz) 1.9W
動作表示 なし
コイルサージ吸収機能 なし
接点構成 3c
接触機構 ツイン
接点材質 接点材質(母材): AgNi
接点材質(表面処理): 処理なし
接点定格負荷 AC220V 3A (抵抗負荷(cosφ=1))
AC220V 1.2A (誘導負荷(cosφ=0.4))
DC24V 2A (抵抗負荷)
DC24V 1.5A (誘導負荷(L/R=7ms))
最大開閉電圧 AC250V (抵抗負荷(cosφ=1))
AC250V (誘導負荷(cosφ=0.4))
DC250V (抵抗負荷)
DC250V (誘導負荷(L/R=7ms))
最大開閉電流 AC: 3A (抵抗負荷(cosφ=1))
AC: 3A (誘導負荷(cosφ=0.4))
DC: 3A (抵抗負荷)
DC: 3A (誘導負荷(L/R=7ms))
最大開閉容量 AC: 660VA (抵抗負荷(cosφ=1))
AC: 260VA (誘導負荷(cosφ=0.4))
DC: 48W (抵抗負荷)
DC: 35W (誘導負荷(L/R=7ms))
故障率 DC1V 100μA(P水準、参考値)
周囲温度範囲 使用時: -10〜40℃
(ただし、氷結、結露しないこと)
周囲湿度範囲 使用時: 5〜85% RH
(ただし、氷結、結露しないこと)

性能
接触抵抗 25mΩ以下、DC5V 1A通電の電圧降下法による
動作時間 20ms以下
復帰時間 20ms以下
最大開閉頻度(機械的) 18000回/h
最大開閉頻度(電気的) 1800回/h
絶縁抵抗 コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 コイルと接点間: AC1500V 50/60Hz 1min (リーク電流10mA 50/60Hz 1min)
異極接点間: AC1500V 50/60Hz 1min (リーク電流10mA 50/60Hz 1min)
同極接点間: AC1000V 50/60Hz 1min (リーク電流10mA 50/60Hz 1min)
耐振動(耐久) 10〜55〜10Hz 片振幅 0.75mm (複振幅 1.5mm)、各方向 2h (可変振動を各方向に2時間加えた後、構造・特性に異常のないこと)
耐振動(誤動作) 10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向
耐衝撃(耐久) 1000m/s**2 各方向 3回
耐衝撃(誤動作) 100m/s**2
耐久性(機械的) 500万回以上
耐久性(電気的) 50万回以上
保護構造 閉鎖型(ケース入り)
端子構造 プラグイン端子
質量 約85g
