詳細スペック
定格
| 取り付け方法 | 表面/DINレール取り付け(協約型) |
| 表記 | 和文表記 |
| 取りつけ方法 | 縦方向 |
| 電源電圧 | AC100〜240V50/60Hz(共用) |
| 許容電圧範囲 | 電源電圧の85〜110% |
| 消費電力 | 約2.4VA(AC264V時) |
| 制御出力 | 有接点1aAC250V15A(抵抗負荷) DC24V10A(抵抗負荷) 最小適用負荷DC5V100mA(P水準、参考値) |
| 使用温度範囲 | ?10〜+55°C(ただし、氷結しないこと) |
| 保存温度範囲 | ?25〜+65°C(ただし、氷結しないこと) |
| 使用周囲湿度 | 35〜85% |
| ケース外装 | ライトグレー(マンセル5Y7/1) |
性能
| 動作時間のばらつき | (±0.01%±0.05s)以下*1 ±0.01%はセット時間の間隔に対する値です。 |
|
| セット誤差 | ||
| 電圧の影響 | ||
| 温度の影響 | ||
| 時間精度 | ±15s/月(25°C) | |
| 停電補償時間 | 連続5年以上(25°C)、10年以上(25°C停電率50%以下)*2 (リチウム電池にて) |
|
| 絶縁抵抗 | 100MΩ以上 (導電部端子と露出した非充電金属部間、操作電源回路と制御出力間、非連続接点間) |
|
| 耐電圧 | AC2,000V50/60Hz1min(導電部端子と露出した非充電金属部間、操作電源回路と制御出力間) AC1,000V50/60Hz1min(非連続接点間) |
|
| 耐ノイズ | 電源端子間:±1.5kV ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs、立上がり1ns) |
|
| 振動 | 耐久 | 10〜55Hz片振幅0.375mm3方向各4サイクル(8分/サイクル) |
| 誤動作 | 10〜55Hz片振幅0.25mm3方向各10min | |
| 衝撃 | 耐久 | 300m/s23軸各方向各3回 |
| 誤動作 | 100m/s23軸各方向各3回 | |
| 寿命 | 機械的 | 10万回以上(20°C) |
| 電気的 | 5万回以上(抵抗負荷AC250V15A) 5万回以上(モータ負荷AC250V1HP 5万回以上(誘導負荷AC250V10AcosΦ =0.7) 5万回以上(ランプ負荷AC100V100W) 1万回以上(ランプ負荷AC100V300W)(+20°C) |
|

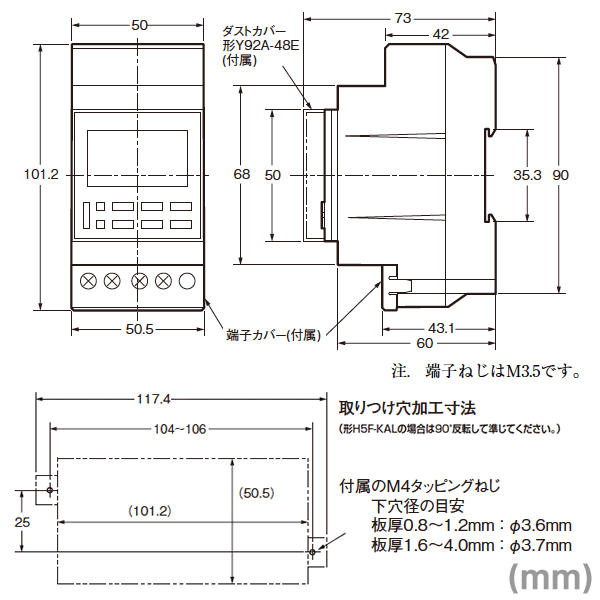

| 質量 | 約115g(形H5F-A)、約160g(形H5F-KA)、約130g(形H5F-FA) | |
*1. 動作時間のばらつき、セット誤差、電圧の影響、温度の影響を含めた総合誤差は(±0.01% ±0.05秒)以内です。
*2. 停電時間の積算時間です。
