OMRON/オムロン
商品コード:
H3YN-21 AC100/120V~H3YN-21 DC24V

H3YN-21 50/60HZソリッドステートタイマ NN

¥
4,972~5,509
(税込)
マルチタイマ長時間タイプ(0.1min-10h) プラグイン端子 限時接点2c
  • 定格電圧:
数量:

取り寄せ

H3YN-21 DC24V
H3YN-21 DC12V

詳細スペック


定格
定格電源電圧 AC100〜120V 50/60Hz
許容電圧変動範囲 定格電源電圧の85〜110%
消費電力(リレーON時) 約1.8VA / 1.6W (AC120V 60Hz時)
消費電力(リレーOFF時) 約1VA / 0.6W (AC120V 60Hz時)
復帰電圧 定格電源電圧の10%以下
時間レンジ数 4
設定時間範囲(各レンジ) 0.1min〜1min / 1min〜10min / 0.1h〜1h /
1h〜10h
動作モード オンディレー, インターバル, フリッカオフスタート, フリッカオンスタート,
パルス動作(動作モードをインターバルに設定、結線設定により可能)
制御出力(種類) 限時リレー 2c
制御出力(接点出力) 開閉容量 (抵抗負荷(cosφ=1)): AC250V 5A
最小適用負荷: DC5V 1mA(P水準、参考値)
周囲温度範囲 使用時: -10〜50℃
保存時: -25〜65℃
(ただし、氷結しないこと)
周囲湿度範囲 使用時:
35〜85%RH


性能
動作時間のばらつき ±1% (最大目盛りに対する割合) 以下
セット誤差 -10〜10% (最大目盛りに対する割合) -50〜50ms
以下
復帰時間 0.1s以下(途中復帰を含む)
電圧の影響 ±2%(最大目盛りに対する割合)以下
温度の影響 ±2%(最大目盛りに対する割合)以下
絶縁抵抗 100MΩ以上(DC500Vメガにて)
耐電圧 導電部端子と露出した非充電金属部間: AC2000V 50/60Hz 1
min(ただし端子ねじ部は除く)
制御出力と操作回路間: AC2000V 50/60Hz 1 min
異極接点間: AC2000V 50/60Hz 1 min
非連続接点間: AC1000V 50/60Hz 1 min
インパルス電圧 電源端子間: 3 kV
導電部端子と露出した非充電金属部間: 4.5 kV 以下
耐ノイズ ノイズシミュレータによる方形波ノイズ(パルス幅
100ns/1μs立ち上がり1ns) ±1.5kV
静電気耐力 4kV(誤動作) 8kV(破壊)
耐振動(耐久) 10〜55Hz 片振幅 0.75mm 3方向 各1h
耐振動(誤動作) 10〜55Hz 片振幅 0.5mm 3方向 各10min
耐衝撃(耐久) 1000m/s2 6方向 各3回
耐衝撃(誤動作) 100m/s2 6方向 各3回
機械的寿命(リレー出力) 1000万回以上(無負荷、開閉ひん度1800回/h)
電気的寿命(リレー出力) 50万回以上(AC250V、5A、抵抗負荷、開閉ひん度1800回/h)
保護構造 IEC60529規格(JEM規格): IP40
適用規格(UL) 規格番号: UL508
ファイルNo.: E41515
適用規格(CSA) 規格番号: CSA C22.2 No.14
ファイルNo.: LR22310
適用規格(LR) 97/10015
適用規格(CCC) あり
適用規格(EC指令(低電圧指令)) EN61812-1 / IEC60664-1 2.5kV/2
適用規格(EC指令(EMC指令)) EMI: EN61812-1
放射妨害電界強度: EN55011 Group1 class A
EMS: EN61812-1
静電気放電イミュニティ:
IEC61000-4-2(8 kV 気中)
電界強度イミュニティ: IEC61000-4-3(10V/m
AM変調(80MHz〜1GHz))
バーストノイズイミュニティ: IEC61000-4-4(2 kV
電源線・出力線)
サージイミュニティ: IEC61000-4-5(1kV 線間、2kV
大地間)

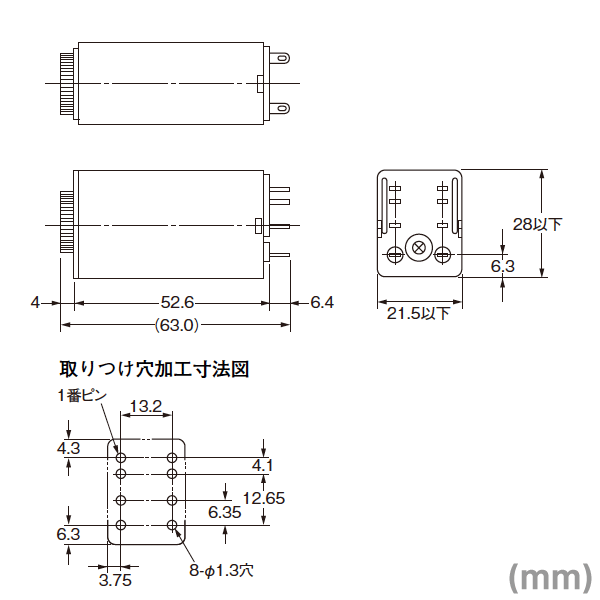

外部接続方法 プラグイン端子
ケース色 マンセル 5Y7/1(ライトグレー)
質量 約50g
