詳細スペック

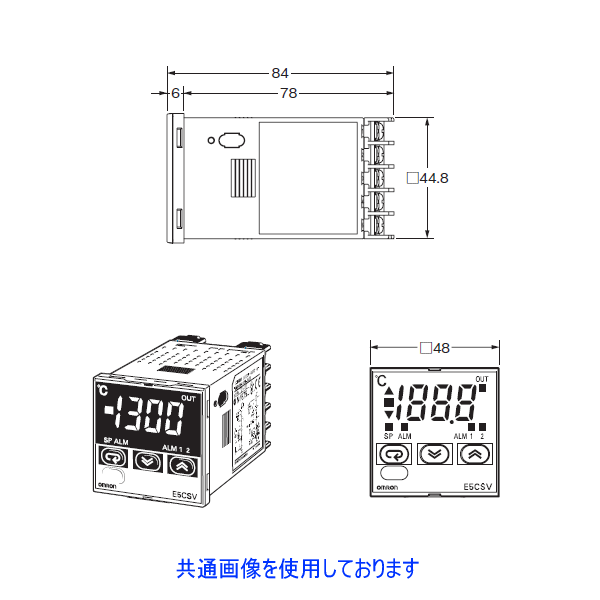

| 形状 | DIN48×48 端子台タイプ |
|---|---|
| 電源電圧 | AC100〜240V 50/60 Hz |
| 許容電圧変動範囲 | 定格電源電圧の85〜110% |
| 消費電力 | AC時: 約5VA |
| 入力点数 | 1点 |
| 入力種別 | 熱電対/白金測温抵抗体マルチタイプ: K, J, L, T, U, N, R (Pt100, JPt100) |
| 制御チャンネル数 | 1チャンネル |
| 制御出力総点数 | 1点 |
| 制御出力(リレー出力) | 1a AC250V 3A(抵抗負荷)(電気的寿命10万回) 最小適用負荷: 5V 10mA |
| 補助出力総点数 | なし |
| 警報出力点数 | なし |
| 伝送出力点数 | なし |
| イベント入力点数 | なし |
| 制御方式 | ON/OFF制御、2自由度PID制御(PIDパラメータ自動設定機能付)共有 |
| 指示精度 | 熱電対: (指示値の±0.5%または±1℃の大きい方)±1ディジット以下 白金測温抵抗体: (指示値の±0.5%または±1℃の大きい方)±1ディジット以下 (U、Lは、±2℃±1ディジット以下。Rの200℃以下は、±3℃±1ディジット以下。白金測温抵抗体の場合、入力設定値0、1、2、3は、0.5 %FS±1ディジット以下。) |
|---|---|
| 温度の影響 | 周囲温度が-10〜23〜55℃と変化したとき 熱電対入力: R, S, B, W, PLII: (指示値の±1%あるいは±10℃の大きい方)±1ディジット以下、その他: (指示値の±1%あるいは±4℃の大きい方)±1ディジット以下 ただし、Kセンサの-100℃以下は±10℃以内 白金測温抵抗体入力: (±1%PVあるいは±2℃の大きい方)±1ディジット以下 アナログ入力: (±1%FS)±1ディジット以下 |
| 電圧の影響 | 定格電圧の-15 % 〜 +10 %で変動したとき 熱電対入力: R, S, B, W, PLII: (指示値の±1%あるいは±10℃の大きい方)±1ディジット以下、その他: (指示値の±1%あるいは±4℃の大きい方)±1ディジット以下 熱電対入力: ただし、Kセンサの-100℃以下は±10℃以内 白金測温抵抗体入力: (±1%PVあるいは±2℃の大きい方)±1ディジット以下 アナログ入力: (±1%FS)±1ディジット以下 |
| 調節感度 | 0.1%FS(ON/OFF制御時) |
| 比例帯(P) | 1〜999℃(セルフチューニング、オートチューニングにより自動設定) |
| 制御周期 | 2sあるいは20s(切換) |
| 警報設定範囲 | 絶対値警報: 設定範囲に同じ。その他: 0〜100%FS。警報ヒステリシス: 0.2℃または°F(固定) |
| サンプリング周期 | 500ms |
| 信号源抵抗の影響 | 熱電対: 0.1℃(0.2°F)/Ω以下(ただし、1線あたり100Ω以下) / 白金測温抵抗体: 0.1℃/Ω以下(ただし、1線あたり10Ω以下) |
| 絶縁抵抗 | 20MΩ以上 (DC500V 絶縁抵抗計にて) |
| 耐電圧 | AC2300V 50/60Hz 1min (異極充電部端子間) |
| 耐振動 | 誤動作: 10〜55Hz 20m/s**2 X, Y, Z各方向 10min 耐久: 10〜55Hz 片振幅0.75mm X, Y, Z各方向 2h |
| 耐衝撃 | 誤動作: 100m/s**2 6方向 各3回 耐久: 300m/s**2 6方向 各3回 |
| 保護構造 | 前面操作部: IP66相当、リアケース: IP20、端子部: IP00 |
| メモリ保護 | 不揮発性メモリ(書込回数: 100万回) |
| 適用規格(UL) | 規格番号: UL61010-1 |
| 適用規格(CSA) | 規格番号: CSA C22.2 ファイルNo.: 1010-1 |
| 適用規格(IEC) | 規格番号: IEC61010-1(汚染度2、過電圧カテゴリII) |
| 適用規格(EN) | 規格番号: EN61010-1(汚染度2、過電圧カテゴリII) |
| 適用規格(EC指令(低電圧指令)) | EN61010-1 |
| 適用規格(EC指令(EMC指令)) | 規格番号: EN61326 EMI: EN61326 放射妨害電界強度: EN55011 Group1 Class A 雑音端子電圧: EN55011 Group1 Class A 静電気放電イミュニティ: EN61000-4-2 電界強度イミュニティ: IEC61000-4-3 バーストノイズイミュニティ: IEC61000-4-4 サージイミュニティ: IEC61000-4-5 伝導性妨害イミュニティ: EN61000-4-6 電圧ディップ/電断イミュニティ: EN61000-4-11 |
| ケース色 | ブラック |
| 質量 | 本体: 約120g |
