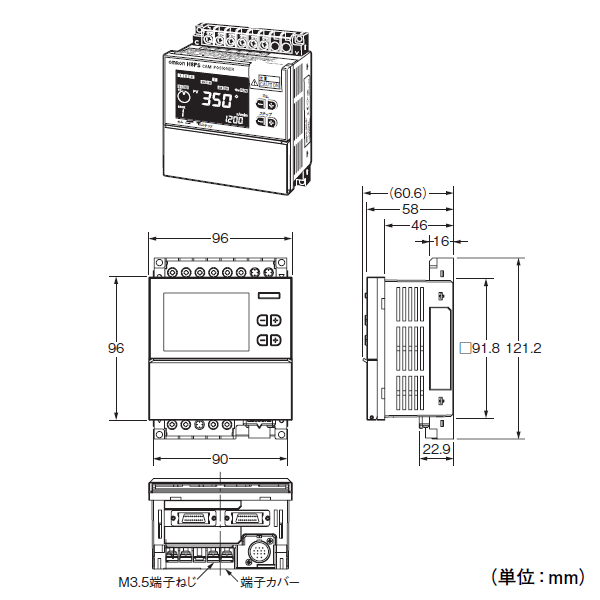

詳細スペック
定格
電源電圧
DC24V
出力点数
32点
出力構成
NPNトランジスタ出力
サポートソフト設定
可
バンク機能
あり
形式
和文仕様形式
許容電圧範囲
定格電源電圧の85〜110%
取りつけ方法
埋込み取りつけ
消費電力
約4.5W(8点出力タイプDC26.4V時)、約6.0W(16点/32点出力タイプDC26.4V時)
入力
エンコーダ
入力専用のアブソリュートエンコーダを接続
外部
入力入力
信号8点出力タイプ:なし
16点/32点出力タイプ:バンク入力1、2、4、原点指定入力、起動入力
入力
方式無電圧入力短絡時インピーダンス:1kΩ以下(0Ω時流出電流約2mA)
短絡時残留電圧:2V以下、開放時インピーダンス:100kΩ以上、最大印加電圧:DC30V
最小入力信号幅:20ms
出力
カム出力
運転中出力NPNオープンコレクタ・トランジスタ出力
DC30Vmax.
100mAmax.(全カム出力と運転中出力合計で
1.6A以下でご使用ください)
残留電圧DC2V以下PNPオープンコレクタ・トランジスタ出力
DC30Vmax.(16点/32点出力タイプは、DC26.4V)
100mAmax.(全カム出力と運転中出力合計で
1.6A以下でご使用ください)
残留電圧DC2V以下
パルス出力
NPNオープンコレクタ・トランジスタ出力
DC30Vmax.
30mAmax.
残留電圧DC0.5V以下PNPオープンコレクタ・トランジスタ出力
DC30Vmax.(16点/32点出力タイプは、DC26.4V)
30mAmax.
残留電圧DC2V以下
出力点数
8点出力タイプ:カム出力8点、運転中出力1点、パルス出力1点
16点出力タイプ:カム出力16点、運転中出力1点、パルス出力1点
32点出力タイプ:カム出力32点、運転中出力1点、パルス出力1点
バンク数
8バンク(16点/32点出力タイプのみ)
表示方法
7セグメントネガLCD(第1表示:11mm(赤色)、第2表示:5.5mm(緑色))
停電記憶方式
EEP-ROM(書換え回数10万回以上)データ保持性:10年以上
使用周囲温度
-10〜+55°C(ただし、結露または氷結しないこと)USB通信時は0〜+40°C
保存温度
-25〜+65°C(ただし、結露または氷結しないこと)
使用周囲湿度
25〜85%
保護構造
パネル表面部:IP40リアケース:IP20
ケース外装
ライトグレー(マンセル5Y7/1)
