OMRON/オムロン
商品コード:
D2RV-L13

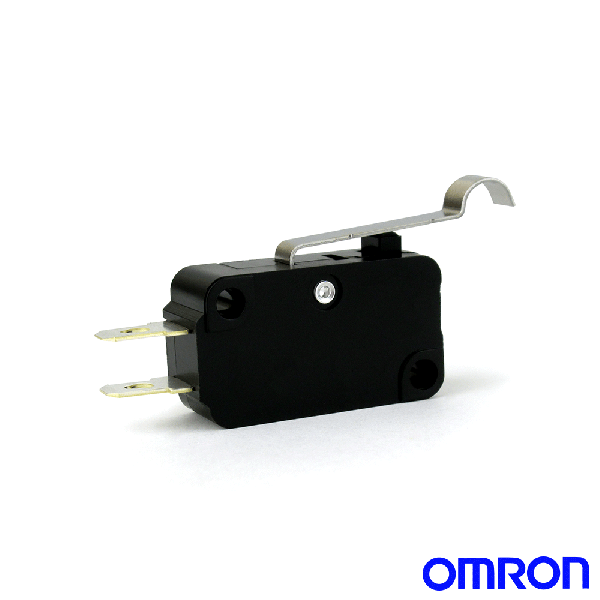

D2RV-L13形D2RV小形基本スイッチ

¥
809
(税込)
ヒンジ・アール・レバー形
申し訳ございませんが、只今品切れ中です。

詳細スペック


定格
アクチュエータ ヒンジ・アール・レバー形
動作形 一般形
動作方式 スローアクション
スイッチ機構 自己復帰機構
接触形式 単極単投-常開形
接点構成 1a
端子仕様 はんだづけ端子
負荷 微小負荷
定格通電電流 0.25A
開閉能力(DC)
無誘導負荷
定格電圧: DC100V / 抵抗負荷: 0.25A(NO)
周囲温度範囲 使用時: -10〜+60℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 80% RH以下
(+5〜35℃にて)



性能
許容操作速度 0.1mm/s〜1m/s
許容操作頻度(機械的) 200回/分以下
許容操作頻度(電気的) 200回/分以下
接触抵抗 150mΩ以下(初期値)
(自由位置FP、動作限度位置TTP)
絶縁抵抗 同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500V絶縁抵抗計にて セパレータ使用)
耐電圧 同極端子間: DC200V
充電金属部とアース間: AC500V
各端子と非充電金属部間:
AC500V
(50/60Hz 1min セパレータ使用)
機械的耐久性 1,000万回以上
電気的耐久性 300万回以上(定格負荷)
耐振動(誤動作) 動作限度位置にて、10〜55Hz 複振幅
1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内
耐衝撃(耐久) 動作限度位置にて、最大500m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと
耐衝撃(誤動作) 動作限度位置にて、最大200m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内
保護構造 一般形
IEC60529規格(JEM規格): IP40
感電保護クラス Class I
トラッキング特性(PTI) 175
取付方法 ねじ取り付け
ケース材質 熱硬化性樹脂



動作特性
動作に必要な力(OF) 規格値 最大 0.25N
動作までの動き(PT) 規格値 最大 4.0mm
動作後の動き(OT) 規格値 最小 1.0mm
応差の動き(MD) 規格値 最大 1.6mm
動作位置(OP) 規格値
18.1±1.2mm



注意事項 スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。
落下などの衝撃を与えないでくだ さい。内蔵のリードスイッチに破損を生じ、性能低下の原因となります。
永久磁石を内蔵しているため、つぎの注意が必要です。
1.スイッチ同士を密着して取りつけますと、もれ磁界による相互干渉を生じ、誤動作発生の原因となります。スイッチ間隔を最小8mmは確保してお取りつけください。
2.鉄板上へ取りつけされる場合、各動作特性の変化を生じますので、スイッチ間隔を最小2mmは確保してお取りつけください。
3.外部より強力な磁界が加わる場所での使用は、動作不良の原因となりますので、お避けください。
1kHz以上の振動が加わりますと、共振周波数の関係で、小さい加速度でも開閉誤動作を起こしますのでご注意ください。
