詳細スペック
アクチュエータ

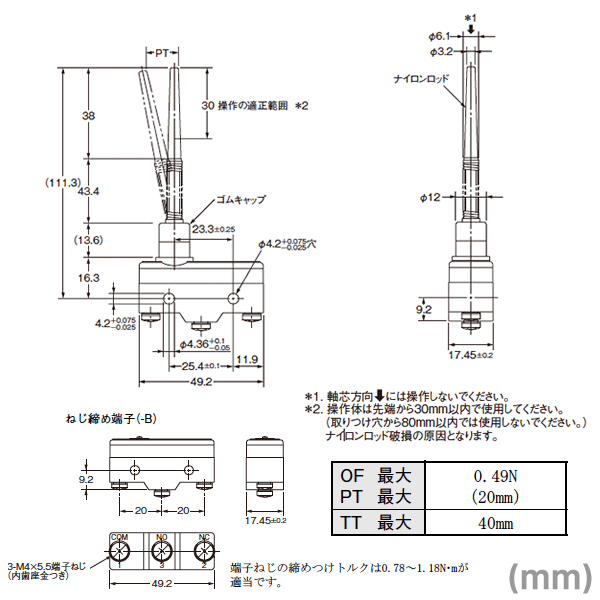

フレキシブル・ロッド形(コイル・スプリング形)(OF大)
感度
標準
動作形
一般形
動作方式
スナップアクション
スイッチ機構
自己復帰機構
接触形式
単極双投形
接点構成
1c
接点間隔
0.5mm
端子仕様
ねじ締め端子(M4)
負荷
一般負荷
定格通電電流
15A
開閉能力(AC)
無誘導負荷定格電圧: AC125V / 抵抗負荷: 15A(NC) 15A(NO) /
ランプ負荷: 2A(NC) 1A(NO)
定格電圧: AC250V / 抵抗負荷: 15A(NC)
15A(NO) / ランプ負荷: 1A(NC) 0.5A(NO)
開閉能力(AC)
誘導負荷定格電圧: AC125V / 誘導負荷: 7A(NC) 7A(NO) /
電動機負荷: 2.5A(NC) 2A(NO)
定格電圧: AC250V / 誘導負荷: 5A(NC)
5A(NO) / 電動機負荷: 1.5A(NC) 1A(NO)
開閉能力(DC)
無誘導負荷定格電圧: DC8V / 抵抗負荷: 15A(NC) 15A(NO) /
ランプ負荷: 3A(NC) 1.5A(NO)
定格電圧: DC14V / 抵抗負荷: 15A(NC)
15A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
定格電圧: DC30V / 抵抗負荷:
6A(NC) 6A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
定格電圧: DC125V /
抵抗負荷: 0.5A(NC) 0.5A(NO) / ランプ負荷: 0.5A(NC) 0.5A(NO)
定格電圧: DC250V / 抵抗負荷: 0.25A(NC) 0.25A(NO) / ランプ負荷:
0.25A(NC) 0.25A(NO)
開閉能力(DC)
誘導負荷定格電圧: DC8V / 誘導負荷: 15A(NC) 15A(NO) /
電動機負荷: 5A(NC) 2.5A(NO)
定格電圧: DC14V / 誘導負荷: 10A(NC)
10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)
定格電圧: DC30V / 誘導負荷:
5A(NC) 5A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)
定格電圧: DC125V /
誘導負荷: 0.05A(NC) 0.05A(NO) / 電動機負荷: 0.05A(NC) 0.05A(NO)
定格電圧: DC250V / 誘導負荷: 0.03A(NC) 0.03A(NO) / 電動機負荷:
0.03A(NC) 0.03A(NO)
開閉能力説明
ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。
許容突入電流
常時閉路(NC): 30A
常時開路(NO): 15A
性能
許容操作速度
1mm/s〜1000mm/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
20回/分以下
接触抵抗
15mΩ以下(初期値)
(測定方法はDC6〜8V、1Aの電圧降下法による)
絶縁抵抗
同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて)
耐電圧
同極端子間: AC1,000V
充電金属部とアース間: AC2,000V
各端子と非充電金属部間: AC2,000V
(50/60Hz
1min)
機械的耐久性
100万回以上
電気的耐久性
10万回以上(定格負荷)
耐振動(誤動作)
10〜20Hz 複振幅
1.5mmの連続的変化において自由状態、全体の押込み量40mmにて誤動作1ms以内
耐衝撃(耐久)
1,000 m/s2
耐衝撃(誤動作)
最大50m/s2の範囲で自由状態、全体の押込み量40mmにて誤動作1ms以内
保護構造
防滴形
IEC60529規格(JEM規格): IP62相当
取付方法
ねじ取り付け
ケース材質
熱硬化性樹脂
