OMRON/オムロン
商品コード:
DZ-10GV2-1B

DZ-10GV2-1B双極双投基本スイッチDZシリーズ

¥
2,431
(税込)
ヒンジ・ローラ・レバー形
数量:

詳細スペック


定格

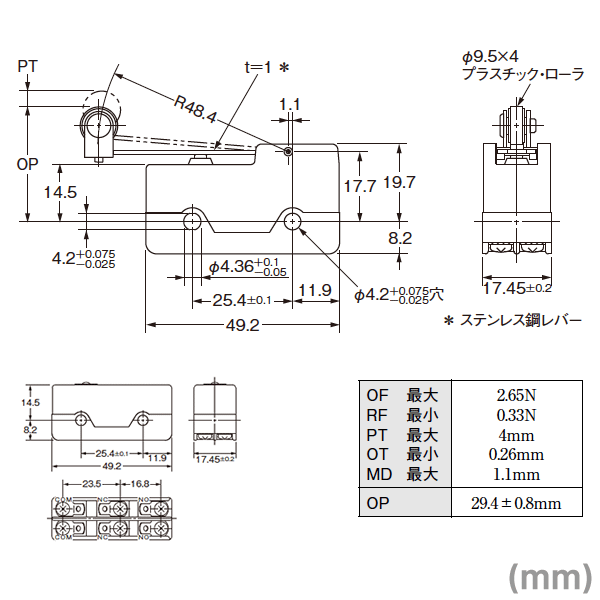

アクチュエータ ヒンジ・ローラ・レバー形(R48.4・φ9.5×4・樹脂ローラ・OT小)
感度 標準
動作形 一般形
動作方式 スナップアクション
スイッチ機構 自己復帰機構
接触形式 双極双投形
接点構成 2c
接点間隔 0.5mm
端子仕様 ねじ締め端子(M3)
負荷 一般負荷
定格通電電流 10A
開閉能力(AC)
無誘導負荷
定格電圧: AC125V / 抵抗負荷: 10A(NC) 10A(NO) /
ランプ負荷: 2A(NC) 1A(NO)
定格電圧: AC250V / 抵抗負荷: 10A(NC)
10A(NO) / ランプ負荷: 1.5A(NC) 0.7A(NO)
開閉能力(AC)
誘導負荷
定格電圧: AC125V / 誘導負荷: 6A(NC) 6A(NO) /
電動機負荷: 3A(NC) 1.5A(NO)
定格電圧: AC250V / 誘導負荷: 4A(NC)
4A(NO) / 電動機負荷: 2A(NC) 1A(NO)
開閉能力(DC)
無誘導負荷
定格電圧: DC8V / 抵抗負荷: 10A(NC) 10A(NO) /
ランプ負荷: 3A(NC) 1.5A(NO)
定格電圧: DC14V / 抵抗負荷: 10A(NC)
10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
定格電圧: DC30V / 抵抗負荷:
10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)
定格電圧: DC125V
/ 抵抗負荷: 0.5A(NC) 0.5A(NO) / ランプ負荷: 0.5A(NC) 0.5A(NO)
定格電圧: DC250V / 抵抗負荷: 0.25A(NC) 0.25A(NO) / ランプ負荷:
0.25A(NC) 0.25A(NO)
開閉能力(DC)
誘導負荷
定格電圧: DC8V / 誘導負荷: 6A(NC) 6A(NO) / 電動機負荷:
5A(NC) 2.5A(NO)
定格電圧: DC14V / 誘導負荷: 6A(NC) 6A(NO) /
電動機負荷: 5A(NC) 2.5A(NO)
定格電圧: DC30V / 誘導負荷: 4A(NC)
4A(NO) / 電動機負荷: 3A(NC) 1.5A(NO)
定格電圧: DC125V / 誘導負荷:
0.05A(NC) 0.05A(NO) / 電動機負荷: 0.05A(NC) 0.05A(NO)
定格電圧:
DC250V / 誘導負荷: 0.03A(NC) 0.03A(NO) / 電動機負荷: 0.03A(NC) 0.03A(NO)
開閉能力説明 ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。
許容突入電流 常時閉路(NC): 30A
常時開路(NO): 15A
周囲温度範囲 使用時: -25〜80℃
保存時: -25〜80℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 35〜85%RH
保存時: 35〜85%RH
(ただし、氷結、結露のないこと)


性能
許容操作速度 0.3mm/s〜1000mm/s
許容操作頻度(機械的) 240回/分以下
許容操作頻度(電気的) 20回/分以下
接触抵抗 15mΩ以下(初期値)
(測定方法はDC6〜8V、1Aの電圧降下法による)
絶縁抵抗 同極端子間: 100MΩ以上
異極端子間: 100MΩ以上
充電金属部とアース間:
100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて)
耐電圧 同極端子間: AC1,000V
異極端子間: AC1,500V
充電金属部とアース間:
AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz 1min)
機械的耐久性 100万回以上
電気的耐久性 50万回以上(定格負荷)
耐振動(誤動作) 10〜55Hz 複振幅
1.5mmの連続的変化において自由状態、動作限度位置にて誤動作1ms以内
耐衝撃(耐久) 1,000 m/s2
耐衝撃(誤動作) 最大100m/s2の範囲で自由状態、動作限度位置にて誤動作1ms以内
保護構造 一般形
IEC60529規格(JEM規格): IP00
適用規格(UL) 規格番号: UL508
ファイルNo.: E41515
適用規格(CSA) 規格番号: CSA C22.2 No.55
ファイルNo.: LR21642
取付方法 ねじ取り付け
ケース材質 熱硬化性樹脂
