詳細スペック

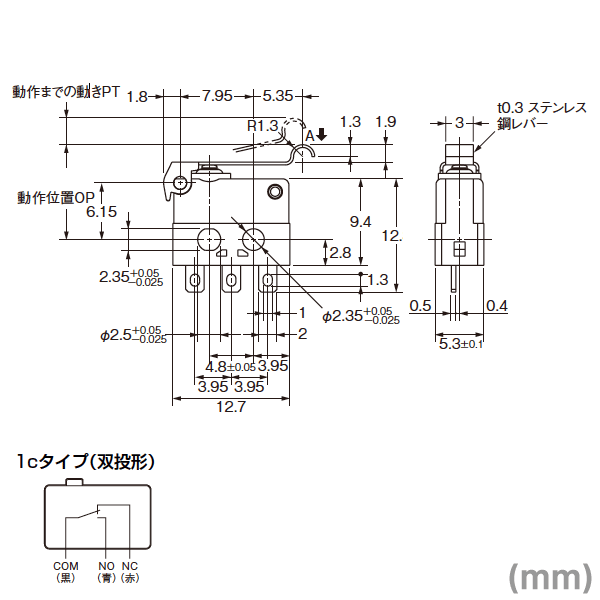

| アクチュエータ | ヒンジ・アール・レバー形 |
|---|---|
| 動作形 | 一般形 |
| 動作方式 | スナップアクション |
| スイッチ機構 | 自己復帰機構 |
| 接触形式 | 単極双投形 |
| 接点構成 | 1c |
| 接点間隔 | 0.5mm(標準値) |
| 端子仕様 | はんだづけ端子 |
| 負荷 | 微小負荷 |
| 定格通電電流 | 0.1A |
| 開閉能力(DC) 無誘導負荷 |
定格電圧: DC30V / 抵抗負荷: 0.1A(NC) 0.1A(NO) |
| 許容突入電流 | 常時閉路(NC): 0.1A 常時開路(NO): 0.1A |
| 周囲温度範囲 | 使用時: -40〜+85℃ (ただし、氷結、結露のないこと) |
| 周囲湿度範囲 | 使用時: 35〜98% RH (+5〜35℃にて) |
| 許容操作速度 | 1mm/s〜0.25m/s |
|---|---|
| 許容操作頻度(機械的) | 240回/分以下 |
| 許容操作頻度(電気的) | 30回/分以下 |
| 接触抵抗 | 100mΩ以下(初期値) (自由位置FP、動作限度位置TTP) |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 充電金属部とアース間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 (DC500V絶縁抵抗計にて セパレータ使用) |
| 耐電圧 | 同極端子間: AC600V 充電金属部とアース間: AC1,000V 各端子と非充電金属部間: AC1,000V (50/60Hz 1min セパレータ使用) |
| 機械的耐久性 | 100万回以上 |
| 電気的耐久性 | 10万回以上(定格負荷) |
| 耐振動(誤動作) | 動作限度位置にて、10〜55Hz 複振幅 1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内 |
| 耐衝撃(耐久) | 動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと |
| 耐衝撃(誤動作) | 動作限度位置にて、最大200m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内 |
| 保護構造 | シール形 IEC60529規格(JEM規格): IP67相当(ただし、端子部を除く) |
| 感電保護クラス | Class I |
| トラッキング特性(PTI) | 175 |
| 取付方法 | ねじ取り付け |
| ケース材質 | 熱可塑性樹脂 |
| 動作に必要な力(OF) | 規格値 最大 0.95N |
|---|---|
| もどりの力(RF) | 規格値 最小 0.19N |
| 動作までの動き(PT) | 規格値 最大 5.5mm |
| 動作後の動き(OT) | 規格値 最小 1.1mm |
| 応差の動き(MD) | 規格値 最大 0.6mm |
| 動作位置(OP) | 規格値 10.3±0.8mm |
| 注意事項 | スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。 押しボタン部のシールゴムが破れないようスイッチの取り扱いに十分ご注意ください。 金属体に取りつける場合には、スイッチ本体と取りつけ板の間に、必ずセパレータ(形 SEPARATOR FOR D2JW (別売))をご使用ください。 油および薬品の付着を避けてください。使用材料の変質、および劣化を起こすことがあります。 |
|---|
