OMRON/オムロン
商品コード:
D4C-1250

D4C-1250小形リミットスイッチ

¥
5,419
(税込)
小形・薄形・高いシール性を誇る小形リミットスイッチ。内蔵スイッチ部は保護キャップと3重のシール構造。IECのIP67に適合した高いシール性。
申し訳ございませんが、只今品切れ中です。

詳細スペック

動作特性
動作に必要な力 (OF) 最大 1.47N
もどりの力 (RF) 最小 -
動作までの動き (PT) 最大 15°
動作後の動き (OT) 最小 -
応差の動き (MD) 最大 -
動作位置 (OP) -
全体の動き (TT) -

定格

形状・構造 汎用タテ型
寿命 一般形
動作方式 スナップアクション

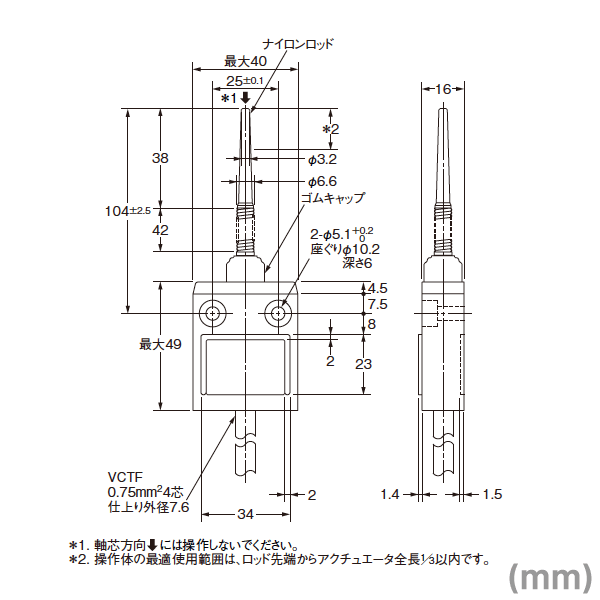

アクチュエータ プラスチック・ロッド形 (104mm)
電気定格 AC250V 5A
DC30V
4A
定格周波数 50/60 Hz
スイッチ機構 自己復帰機構
接触形式 単極双投形
接点構成 1c
負荷 一般負荷
開閉能力(AC)
無誘導負荷
定格電圧: AC125V / 抵抗負荷: 5A(NC) 5A(NO) /
ランプ負荷: 1.5A(NC) 0.7A(NO)
定格電圧: AC250V / 抵抗負荷: 5A(NC)
5A(NO) / ランプ負荷: 1A(NC) 0.5A(NO)
開閉能力(AC)
誘導負荷
定格電圧: AC125V / 誘導負荷: 3A(NC) 3A(NO) /
電動機負荷: 2.5A(NC) 1.3A(NO)
定格電圧: AC250V / 誘導負荷: 2A(NC)
2A(NO) / 電動機負荷: 1.5A(NC) 0.8A(NO)
開閉能力(DC)
無誘導負荷
定格電圧: DC8V / 抵抗負荷: 5A(NC) 5A(NO) / ランプ負荷:
2A(NC) 2A(NO)
定格電圧: DC14V / 抵抗負荷: 5A(NC) 5A(NO) /
ランプ負荷: 2A(NC) 2A(NO)
定格電圧: DC30V / 抵抗負荷: 4A(NC) 4A(NO)
/ ランプ負荷: 2A(NC) 2A(NO)
定格電圧: DC125V / 抵抗負荷: 0.4A(NC)
0.4A(NO) / ランプ負荷: 0.05A(NC) 0.05A(NO)
定格電圧: DC250V /
抵抗負荷: 0.2A(NC) 0.2A(NO) / ランプ負荷: 0.03A(NC) 0.03A(NO)
開閉能力(DC)
誘導負荷
定格電圧: DC8V / 誘導負荷: 5A(NC) 4A(NO) / 電動機負荷:
3A(NC) 3A(NO)
定格電圧: DC14V / 誘導負荷: 4A(NC) 4A(NO) /
電動機負荷: 3A(NC) 3A(NO)
定格電圧: DC30V / 誘導負荷: 3A(NC) 3A(NO)
/ 電動機負荷: 3A(NC) 3A(NO)
定格電圧: DC125V / 誘導負荷: 0.4A(NC)
0.4A(NO) / 電動機負荷: 0.05A(NC) 0.05A(NO)
定格電圧: DC250V /
誘導負荷: 0.2A(NC) 0.2A(NO) / 電動機負荷: 0.03A(NC) 0.03A(NO)
開閉能力説明 上記数値は定常電流を示す。 ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。
許容突入電流 常時閉路(NC): 20A
常時開路(NO): 10A
保護回路 感電保護クラス: Class I(アース端子付き)
短絡保護装置: 10Aヒューズ 形gIまたはgG(IEC269)
アース端子 アース端子付き
ケーブル仕様 VCTF 耐油ケーブル 4芯 (ケーブル長: 3 m)
仕上り径: 7.6mm
周囲温度範囲 使用時: -10〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 35〜95%RH
(ただし、氷結、結露のないこと)

性能

許容操作速度 1mm/s〜1m/s
許容操作頻度(機械的) 120回/分以下
許容操作頻度(電気的) 30回/分以下
接触抵抗 300mΩ以下(初期値) ※ケーブルの抵抗値を含む
(測定方法は接触抵抗計による)
絶縁抵抗 同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて)
耐電圧 同極端子間: AC1,000V
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz
1 min)
耐久性(機械的) 1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的) 20万回以上 (AC125V 5A(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
汚染度 3 (EN60947-5-1)
耐衝撃(耐久) 1,000 m/s2
保護構造 IEC60529規格(JEM規格): IP67
適用規格(UL) 規格番号: UL508
ファイルNo.: E76675
適用規格(TUV) 規格番号: EN60947-5-1
ファイルNo.: B061139656127
適用規格(CCC(CQC)) 規格番号: GB14048.5
ファイルNo.: 2003010305077626
適用規格(EC指令(低電圧指令)) 2006/95/EC
取付仕様 正面取り付け

使用上の注意
取付板にソリや凸状態のある場合、不具合を誘発することがありますので、
取付板に凹凸やソリのないようにしてください。
