詳細スペック
薄鋼電線管又はねじなし電線管とビニル被覆ケイフレックスを接続するための ネジナシコンビネーションカップリング 薄鋼 (ねじなし管 非防水) KMK2E16 20個
ねじなしコンビネーションカップリングです。
ケイフレックスの接続は、袋ナットが本体に接するまで締付けます。
鋼製電線管の接続は、小ねじの六角部が本体に接するまで締付けます。
電線は、ケーブルをご使用下さい。
(ケイフレックス+薄鋼電線管の接続用)
品番
KMK2E16(Eねじなし管 非防水)
主材質
亜鉛合金ダイカスト(ZDC2)
表面処理
電気亜鉛めっき(三価ユニクロ)
環境
RoHS対応
特性
IP65
非防水
温度範囲
-20℃〜90℃
接続できる電線管
ケイフレックス *16
ねじなし/薄鋼電線管 E19/C19
最小内径
14.3
重量(g)
66
寸法
下の表をご確認ください
表中の「接続できるケイフレックス」欄の*印は
KMS/KMV/KPF/KIC/KIH/KIV/KPBF/KUU/KCS/KMB/KIB/KM/KI
を表しています。
ケイフレックスとコンビネーションカップリングの引張力は#12〜54は、
1000N(JISのヘビー)です。
電線管とコンビネーションカップリングの引張力は#10〜28は500N
(JISのミディアム)、#36以上は1000N(JISのヘビー)です。

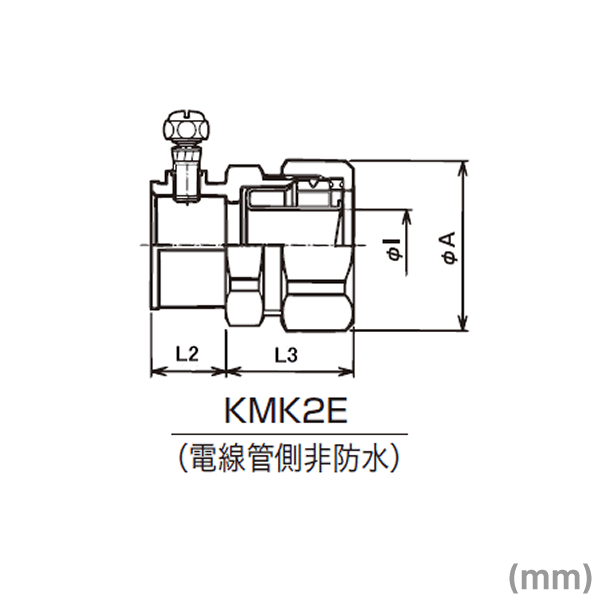

寸法
φA
φl
L2
L3
(mm)
34.2
14.3
15.0
22.0
