トップ > 電機部品 > 電力・機器保護用機器 > 零相変流器 > OTG-LA42 200A零相変流器 NN

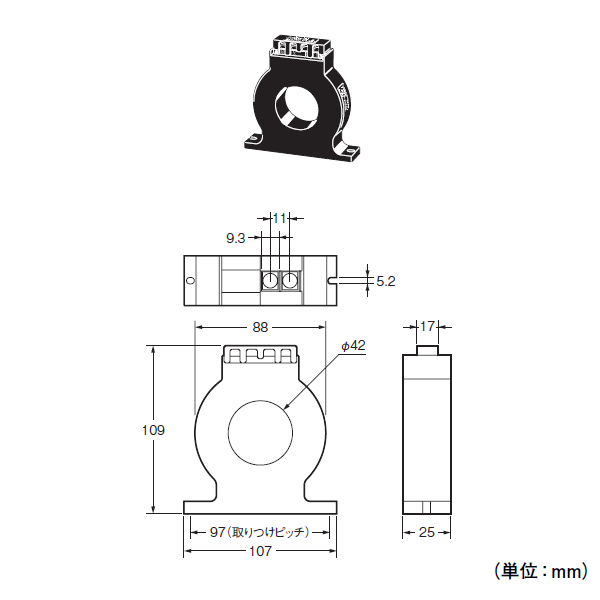

零相変流器(互換性型)
| 構造 | 屋内型(貫通形) | ||||||
| 定格電流 | 200A | ||||||
| 貫通穴径 | Φ 42 | ||||||
| 警戒電路 | AC600V以下 50/60Hz 単相/三相 | ||||||
| 出力電圧 * |
AC30mV/50mA(1次側零相電流値) | ||||||
| 出力端子の極性 | なし(変流器出力k、 lは受信機入力端子Z1 、 Z2 のどちらに接続してもさしつかえありません) | ||||||
| 2次側接続 | 端子(試験端子kt、 ltつき) | ||||||
| 耐電圧 | AC2,200V 50/60Hz 1min(充電金属部とアース間) | ||||||
| 使用周囲温度 | -10〜+60°C(ただし、 氷結しないこと) | ||||||
| 型式承認番号 | 漏変 1〜4〜1号 |
||||||
| 質量 | 約230g | ||||||
*出力電圧とは受信機(インピーダンス約610Ω)を接続したとき変流器の2次側に現れる電圧です。
