ヒロセ電機
商品コード:
cde-9s-05

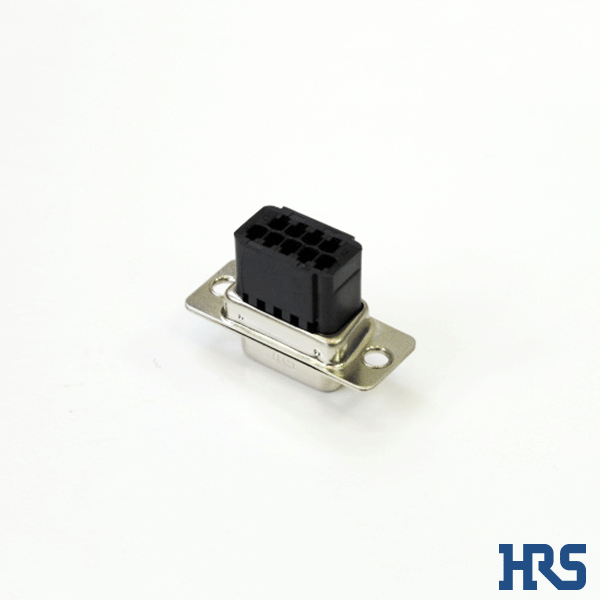

CD形圧着結線方式コネクタCDE-9S(05) 9極 メスコネクタ1個SD

¥
626
(税込)
金属シェルの為、小型で堅牢です。
コネクタの取付けは、シャーシまたはパネルの表裏何れの側からも取付けられます。
タンシ着脱は側面方向よりティナーを押す構造なので特別な抜き治具は不要です。
絶縁物は、耐熱性、耐薬品性、に優れたUL材の合成樹脂を使用しています。
用途:コンピュータ周辺、端末機、制御機器、計測機器、通信機器、FA機器に最適です。
数量:

詳細スペック

形番 CDE-9S(05)
結線方法 圧着
極数 9
コンタクト定格電流Max(A) 3
定格電圧 AC350V
絶縁抵抗 DV500Vにて5000MΩ以上
接触抵抗 DC100mAにて25mΩ以下
耐電圧 AC1250Vr.m.sにて1分間
使用温度範囲 -55〜85(℃)
備考 圧着タイプコネクタ
寿命(回) 500
端子接触部のメッキ
対応コネクタ CDE-9P(05)
対応ピン CD-SC111
対応プラグケース HDE-CTH(10)
HDE-CTH1(4-40)インチタイプ
適合ケーブル 0.2sq〜0.5sq
