jl05-2a20-30apc-f0-rk
詳細スペック
JL05シリーズ パネル取付レセプタクル(ピンインサート)
| 品名 | JL05-2A20-30APC-F0-RK |
| コネクタ形状(嵌合側) | パネル取付レセプタクル |
| 極数 | 30 |
| シェルサイズ | 20 |
| コンタクト形状 | ピン |
| 結線方法 | 圧着 |

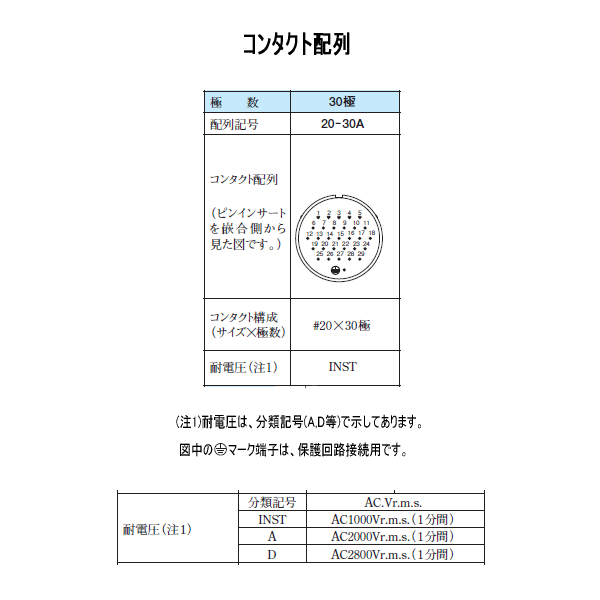

| コンタクト配列記号 | 20-30A |
| コンタクト構成(コンタクトサイズ*極数) | ♯20*30 |
| 耐電圧(VACr.m.s. 1分間) | 1000 |
| 絶縁抵抗(MΩ以上) | 5000 |
| 防水機能 | 嵌合時防水型 |
| インサート回転位置(度) | 0 |
| シェル色相 | 黒色系干渉色 |
| 適用コンタクト | ST-JL05-20P-C1-*、ST-JL05-20P-C2-* |
| 備考 | コンタクト無し(別売) |

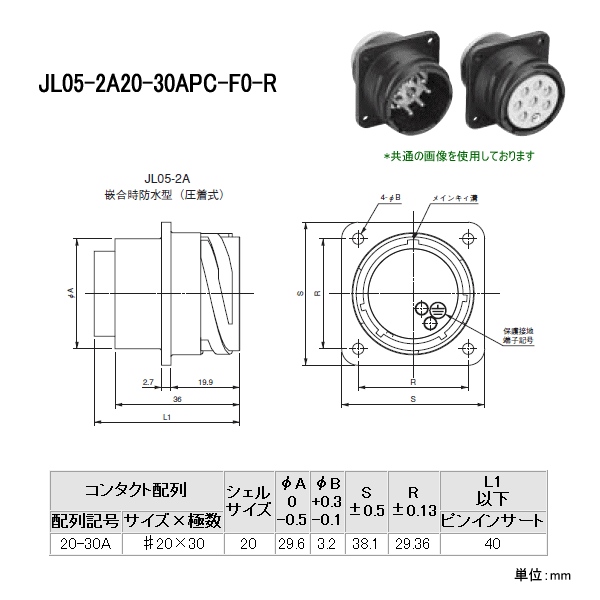

嵌合時防水型/JL05-2A
| コンタクト配列 | シェル サイズ |
φA 0 -0.5 |
φB +0.3 -0.1 |
S ±0.5 |
R ±0.13 |
L1 以下 |
||
| 配列記号 | サイズ×極数 | ピンインサート | ||||||
| 20-30A | ♯20×30 | 20 | 29.6 | 3.2 | 38.1 | 29.36 | 40 | |
