詳細スペック
定格
| 形状・構造 | 汎用タテ型 |
|---|---|
| 寿命 | 一般形 |
| 動作方式 | スナップアクション |

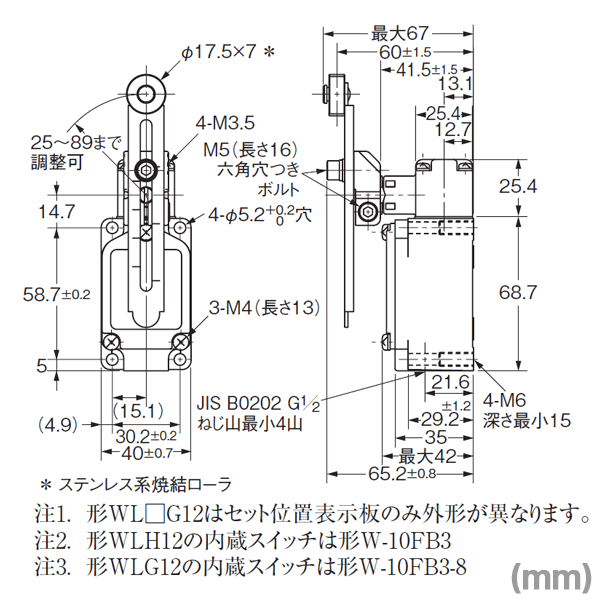

| アクチュエータ | 可変ローラ・レバー形 (オーバートラベル80° 高感度 φ17.5×7 SUS焼結ローラ R25〜89) |
| 定格周波数 | 50/60 Hz |
| 漏れ電流 | 約0.5mA |
| スイッチ機構 | 自己復帰機構 |
| 接触形式 | 2回路双断形 |
| 接点構成 | 1a1b |
| 負荷 | 一般負荷 |
| 開閉能力(AC) 無誘導負荷 |
定格電圧: AC115V / 抵抗負荷: 5A(NC) 5A(NO) / ランプ負荷: 3A(NC) 1.5A(NO) |
| 開閉能力(AC) 誘導負荷 |
定格電圧: AC115V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO) |
| 開閉能力(DC) 無誘導負荷 |
定格電圧: DC115V / 抵抗負荷: 0.4A(NC) 0.4A(NO) |
| 開閉能力説明 | 上記数値は定常電流を示す。 ランプ負荷とは10倍の突入電流を有するもの。 誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。 |
| 許容突入電流 | 常時閉路(NC): 15A 常時開路(NO): 10A |
| 動作表示灯 | LED (動作時点灯、不動作時点灯の切り替え可) 電圧: AC/DC共用 10〜115V 漏れ電流: 約0.5mA |
| コンジットサイズ | G1/2 |
| アース端子 | アース端子なし |
| 周囲温度範囲 | 使用時: -10〜80℃ (ただし、氷結、結露のないこと) |
| 周囲湿度範囲 | 使用時: 35〜95%RH (ただし、氷結、結露のないこと) |
性能
| 許容操作速度 | 1mm/s〜1m/s |
|---|---|
| 許容操作頻度(機械的) | 120回/分以下 |
| 許容操作頻度(電気的) | 30回/分以下 |
| 接触抵抗 | 25mΩ以下(初期値) (測定方法は接触抵抗計による) |
| 絶縁抵抗 | 充電金属部とアース間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 (DC500Vメガにて LEDを外した状態) |
| 耐電圧 | 充電金属部とアース間: AC1,500V 各端子と非充電金属部間: AC1,500V (50/60Hz 1 min LEDを外した状態) |
| 耐久性(機械的) | 1,000万回以上 (無負荷にて) (温度、湿度条件: 5℃〜35℃、40%〜70%RH) |
| 耐久性(電気的) | 50万回以上 (AC115V 5A(抵抗負荷にて)) (温度、湿度条件: 5℃〜35℃、40%〜70%RH) |
| 耐振動(誤動作) | 10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内 |
| 耐衝撃(耐久) | 1,000 m/s2 |
| 耐衝撃(誤動作) | 最大300m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内 |
| 保護構造 | IEC60529規格(JEM規格): IP67 NEMA250規格: Type3, 4, 13 |
| 適用規格(UL) | 規格番号: UL508 ファイルNo.: E76675 |
| 適用規格(CSA) | 規格番号: C22.2 NO.14 ファイルNo.: LR45746 |
| 適用規格(CCC(CQC)) | 規格番号: GB14048.5 ファイルNo.: 2004010305128675 |
| 取付仕様 | 正面取り付け 背面取り付け |
動作特性
| 動作に必要な力(OF) | 規格値 最大 9.81N |
|---|---|
| もどりの力(RF) | 規格値 最小 0.98N |
| 動作までの動き(PT) | 規格値 10 -1°〜10 +2° |
| 動作後の動き(OT) | 規格値 最小 65° |
| 応差の動き(MD) | 規格値 最大 7° |
| 動作特性条件 | ロッドの長さが38mmのとき |
