詳細スペック
注. 上記は初期における値です。 *1. 軽動作形、高感度軽動作形を除く。性能
保護構造(準拠)
IP67、 NEMA規格1、2、3、4、4X、5、6P、12、13
耐久性 *2
機械的 *1
5,000万回以上(2回路双断回転レバー形の場合)
3,000万回以上(4回路双断回転レバー形の場合)
電気的
100万回以上(2回路双断形:AC125V 10A 抵抗負荷の場合)
75万回以上(4回路双断形:AC125V 5A 抵抗負荷の場合)
許容操作速度
1mm〜2m/s(形D4A-3101N、 回転レバー形の場合)
許容操作ひん度
機械的
300回/min
電気的
30回/min
定格周波数
50/60Hz
絶縁抵抗
同極端子間、充電金属部とアース間、各端子と非充電金属部間
100MΩ以上(DC500Vメガにて)
接触抵抗
25mΩ以下(初期値)
温度上昇
50deg以下
耐電圧
同極端子間
AC1,000V 50/60Hz 1min
充電金属部とアース間
AC2,200V 50/60Hz 1min *3
各端子と非充電金属部間
AC2,200V 50/60Hz 1min *3
汚染度(使用環境)
3
感電保護クラス
Class (I アース端子付)
振動
誤動作 *4
10〜55Hz 複振幅1.5mm
衝撃
耐久
最大1,000m/s2
誤動作 *4
最大600m/s2 2回路双断回転レバー形
最大300m/s2 4回路双断回転レバー形
使用周囲湿度
35〜95%RH(ただし、 氷結しないこと)
質量
約290g(形D4A-3101N回転レバー形の場合)
*1. 保持形は除きます。
*2. 耐久性の値は、周囲温度5〜35℃、周囲湿度40〜70%RHの時のものですが、負荷の種類や電流の大きさにより耐久性は異なります。
カタログの耐久性曲線をご参照ください。その他の詳細条件は、お問い合わせください。
*3. 表示灯つきは、AC1,500Vです。
*4. フレキシブル・ロッド形(キャット・ウィスカ形、プラスチック・ロッド形、コイル・スプリング形、スプリング・ワイヤ形)は除きます。

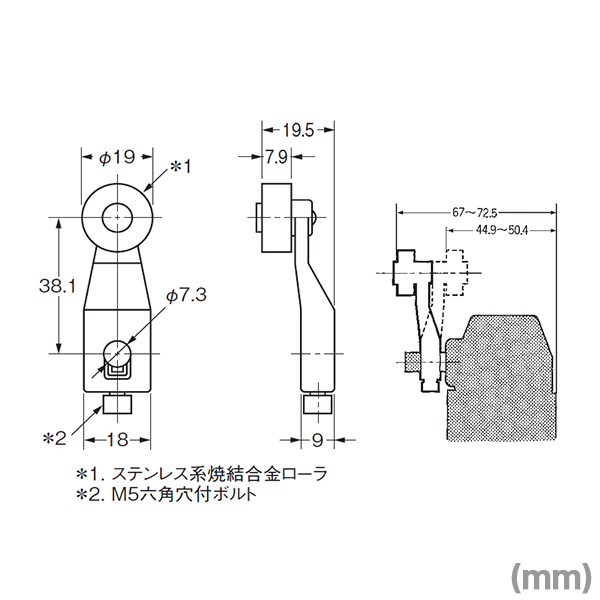

種類
回転レバー形 *1
プランジャ形、
フレキシブル・ロッド形 *2表示灯付
使用周囲温度
-40〜+100°C
-20〜+100°C
-10〜+80°C
*2. 回転レバー形の軽動作形、高感度軽動作形を含む。
