詳細スペック

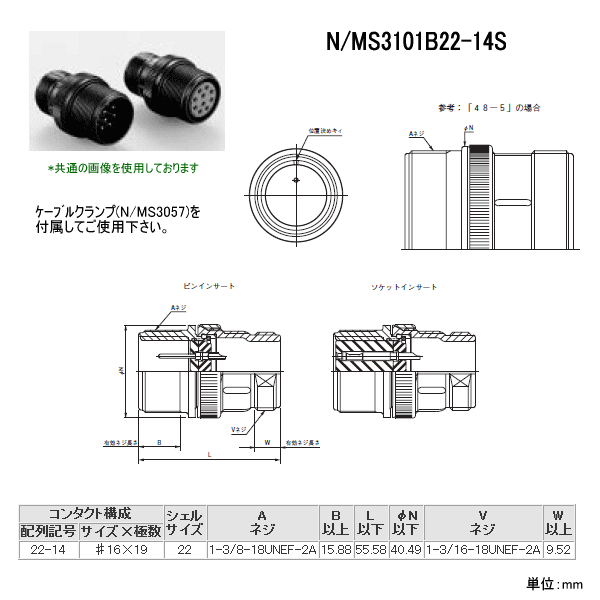

N/MSシリーズ ケーブル中継レセプタクル
ケーブル端に付けて、ケーブルとケーブルの中継用としてプラグと嵌合させます。
| 品名 | N/MS3101B22-14S |
| コネクタ形状 | ケーブル中継レセプタクル |
| 極数 | 19 |
| シェルサイズ | 22 |
| コンタクト形状(嵌合側) | ソケット |
| 結線方法 | はんだ付け |
| コンタクト配列記号 | 22-14 |
| コンタクト構成(コンタクトサイズ*極数) | ♯16*19 |
| 適用電線サイズ(mm2以下) | 1.25 |
| 適用電線備考(AWG No.) | AWG ♯16 |
| コンタクト接触部仕上 | 銀 |
| 定格電流(A以下) | 13 |
| 電流総容量(A以下) | 49.4 |
| 耐電圧(VACr.m.s. 1分間) | 2000 |
| 絶縁抵抗(MΩ以上) | 5000 |
| インサート回転位置(度) | 0 |
| シェル色相 | 黒色系干渉色 |
| 備考 | 分割型シェル |
| コンタクト構成 | シェル サイズ |
A ネジ |
B 以上 |
L 以下 |
φN 以下 |
V ネジ |
W 以上 |
|
| 配列記号 | サイズ×極数 | |||||||
| 22-14 | ♯16×19 | 22 | 1-3/8-18UNEF-2A | 15.88 | 55.58 | 40.49 | 1-3/16-18UNEF-2A | 9.52 |
