OMRON/オムロン

商品コード：: A3CJ-90B1-05EG～A3CJ-90B1-24EY

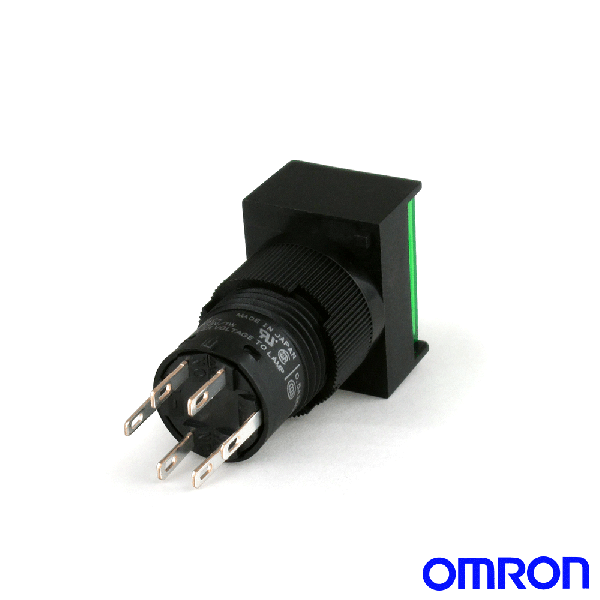

A3CJ-90B1-□E□ 押ボタンスイッチ(丸胴形φ12) NN

¥: 1,548
(税込)

A3Cシリーズ
長方形・LED照光・オルタネイト動作(自己保持形)・一般負荷用

性能
許容操作頻度
・機械的
モーメンタリ動作形:最大120回/min
オルタネイト動作形:最大60回/min *1
・電気的　最大20回/min
絶縁抵抗 100MΩ以上(DC500Vメガにて)
耐電圧
・同極端子間 AC1,000V 50/60Hz 1min
・異極端子間 AC2,000V 50/60Hz 1min
・各端子とアース間 AC2,000V 50/60Hz 1min
・ランプ端子間 AC1,000V 50/60Hz 1min *2
*1. オルタネイト動作形は、セット、リセットで1回です。
*2. 白熱ランプ、LEDランプは取りつけない場合です。

[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

申し訳ございませんが、只今品切れ中です。

詳細スペック

定格

種類	AC用抵抗負荷	DC用抵抗負荷
一般負荷用	AC250V、0.5A AC125V、1A	DC30V、1A
微小負荷用*	AC125、0.1A	DC30V、0.1A

注. 定格値は、以下の条件で試験を行った場合です。
　　(1)負　荷:抵抗負荷
　　(2)取付状態:無振動・無衝撃状態
　　(3)温　度:20±2℃
　　(4)操作頻度:20回/分
*最小適用負荷はDC5V 1mA

性能

許容操作頻度	機械的	モーメンタリ動作形:最大120回/min オルタネイト動作形:最大60回/min *1
許容操作頻度	電気的	最大20回/min
絶縁抵抗		100MΩ以上(DC500Vメガにて)
耐電圧	同極端子間	AC1,000V 50/60Hz 1min
	異極端子間	AC2,000V 50/60Hz 1min
	各端子とアース間	AC2,000V 50/60Hz 1min
	ランプ端子間	AC1,000V 50/60Hz 1min *2
振動	誤動作	10〜55Hz 複振幅1.5mm *3
衝撃	耐久	500m/s²
衝撃	誤動作	最大150m/s² *3
耐久性	機械的	モーメンタリ動作形:100万回以上オルタネイト動作形:10万回以上 *1
耐久性	電気的	10万回以上
質量		約5g(照光タイプ〈1a1b〉の場合)
使用周囲温度		-10〜+55℃(ただし、氷結、結露のないこと)
使用周囲湿度		35〜85%RH
保存周囲温度		-25〜+65℃(ただし、氷結、結露のないこと)
保護構造		IP40
感電保護クラス		Class II
PTI(トラッキング特性)		175
汚染度		3(1EC947-5-1)

*1. オルタネイト動作形は、セット、リセットで1回です。
*2. 白熱ランプ、LEDランプは取りつけない場合です。
*3. 誤動作1ms以内
