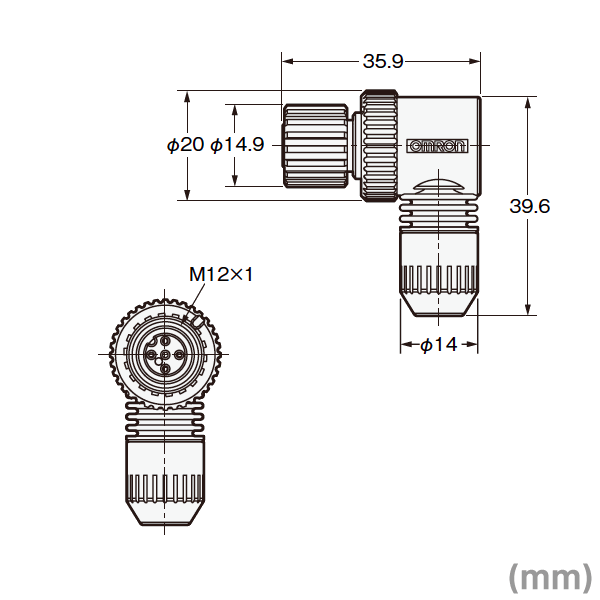

XS2C-D4S4 Φ4〜5用L形タイプ4極組立式コネクタソケット (ねじ結線) 50個入 NN

画像を拡大する

OMRON/オムロン

商品コード：: XS2C-D4S4

XS2C-D4S4 Φ4〜5用L形タイプ4極組立式コネクタソケット (ねじ結線) 50個入 NN

¥: 50,936
(税込)

定格/性能
極数 4
適合ケーブル
外径(mm) Φ 4用(Φ 4〜Φ 5)
形状 L形タイプ(DC用)
定格電流 3A
定格電圧 DC用:DC125V、AC用:AC250V
接触抵抗(コネクタ部) 40mΩ以下(20mV以下、100mA以下にて)
絶縁抵抗 103MΩ以上(DC500Vにて)
耐電圧(コネクタ部) AC1,500V 1min(リーク電流 1mA以下)
保護構造 IP67 (IEC529)
挿抜耐久 200回以上
組立部固定強度引張り:98N/15s、回転:0 .98Nm/ 15s
ケーブル保持力ケーブル外径:Φ 6mm 98N/15s、Φ 4〜Φ 5mm 49N/15s、Φ 3mm 29N/15s
使用温度範囲 -25〜+70°C
使用湿度範囲 20〜85%RH

個数 50個(数量1で50個)

こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)
[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

申し訳ございませんが、只今品切れ中です。

詳細スペック

定格/性能

極数	4
適合ケーブル外径(mm)	Φ 4用(Φ 4〜Φ 5)
形状	L形タイプ(DC用)
定格電流	3A
定格電圧	DC用:DC125V、AC用:AC250V
接触抵抗(コネクタ部)	40mΩ以下(20mV以下、100mA以下にて)
絶縁抵抗	10³MΩ以上(DC500Vにて)
耐電圧(コネクタ部)	AC1,500V 1min(リーク電流 1mA以下)
保護構造	IP67 (IEC529)
挿抜耐久	200回以上
組立部固定強度	引張り:98N/15s、回転:0 .98Nm/ 15s
ケーブル保持力	ケーブル外径:Φ 6mm 98N/15s、Φ 4〜Φ 5mm 49N/15s、Φ 3mm 29N/15s
使用温度範囲	-25〜+70℃
使用湿度範囲	20〜85%RH

材質/処理

コンタクト	材質	黄銅
コンタクト	処理	Ni下地金メッキ0.4μm
固定具	材質	黄銅 *
固定具	処理	Niメッキ *
コンタクトブロック	材質	PBT樹脂(UL94V-0)
コンタクトブロック	色	DC用:ライトグレー、AC用:ダークグレー
Oリング		ゴム
カバー		PBT樹脂(UL94V-0)
キャップ		PBT樹脂(UL94V-0)
ケーブルクランプ		PA樹脂(UL94V-0)
コンタクト		PBT樹脂(UL94V-0)
ロックスプリング		LCP樹脂(UL94V-0)
防水ブッシュ		ゴム
リング		鋼

*形XS2R　T字形ジョイントはアルミニウム/白色です。
